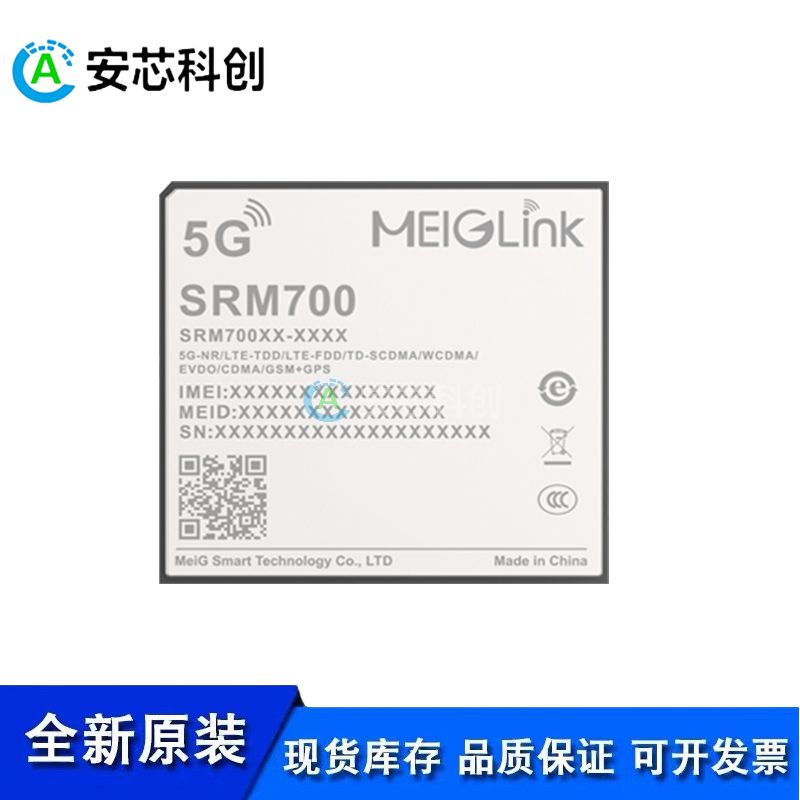

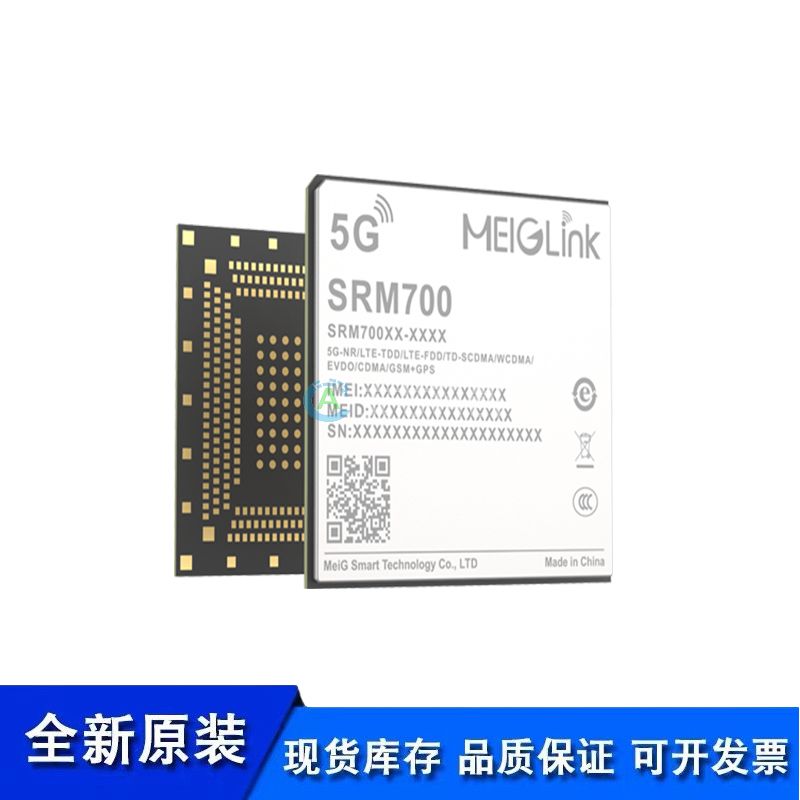

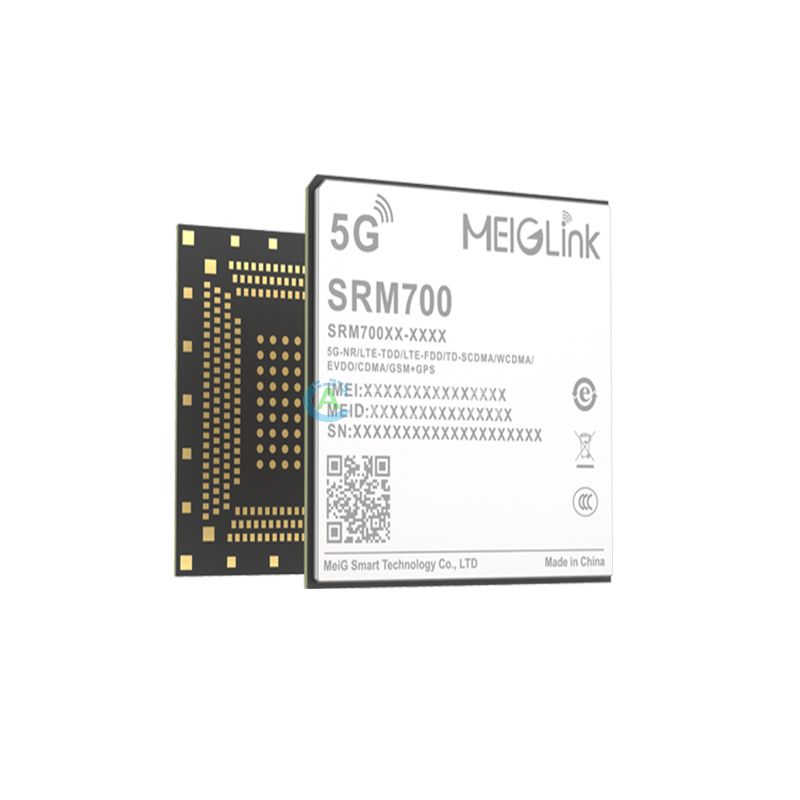

SRM700/MEIGLINK/美格智能/5G智能模組

•
•
•
•
•

　　SRM700/MEIGLINK/美格智能/5G智能模組

　　產品概述

　　美格智能SRM700系列模組，基于高通5G SoC QCM4490平臺開發。模組采用高通8 Kryo? CPU(2 * GoldA78 2.4GHz+6 * SilverA55 2.0GHz )，4nm制程, 內置Adreno? GPU 613，支持OpenGL ES 3.2、 Vulkan 1.x、OpenCL 2.0、DX FL12。最高支持1080p@60 fps視頻編碼和1080p@60 fps視頻解碼，支持 H.264/H.265 格式。模組搭載Android 13 操作系統，內置存儲為64GB+6GB(128GB+8GB、256GB+12GB)，支持 5G NR sub-6Ghz，支持DL 4 × 4 MIMO ，UL: 256 QAM，支持 NSA和SA，集成L1+L5 GPS，集成 2x2 MIMO Wi-Fi 6E及BT 5.2功能。

　　SRM700集成了豐富的功能接口，包含LCM、觸摸屏、攝像頭、麥克風、揚聲器、UART接口、USB接口、I2C接口、SPI接口、PCIe接口等等;可提供語音、短信、通訊簿，可廣泛應用于5G網絡下的視頻記錄儀、智慧駕艙，智能 POS收銀機、物流終端、VR Camera、智能機器人、視頻監控、安防監控、智能信息采集設備、智能手持終端、無人機等產品。

　　主要優勢：

　　● 支持5G NR sub-6Ghz，支持DL 4 × 4 MIMO SA/NSA

　　● 支持WIFI 6E, 2x2 MIMO

　　● 支持FHD+ (1080x2520) @90/120Hz

　　● 雙攝像頭：16+16 MP@30 fps

　　● 支持1組 USB 3.1 Gen2

　　● 集成GPS L1+L5雙頻定位，滿足不同環境下快速、精準定位的需求

　　● 高達1080@60 fps 視頻編解碼

　　● 接口豐富：USB/GPIO/SPI/UART/ ...

　　● 生命周期至2030年

　　基本屬性：

　　產品型號：5G智能模組SRM700

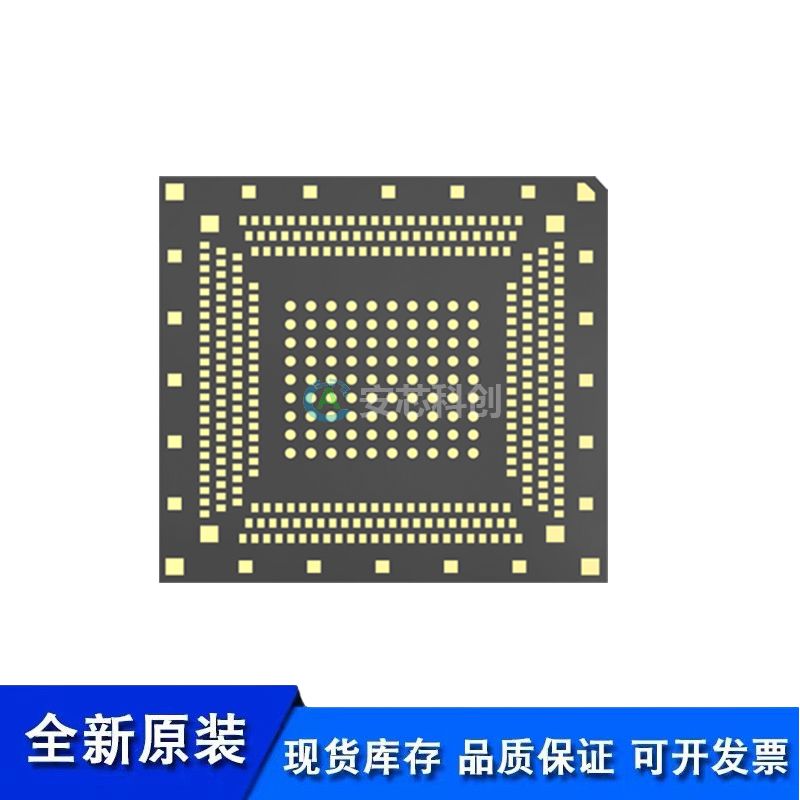

　　封裝特性：LGA封裝

　　操作系統：Android 13.0

　　存儲：64GB UFS+6GB LPDDR5(分離式)(默認)

　　128GB UFS+8GB LPDDR5(分離式)(可選)

　　256GB UFS+12GB LPDDR5(分離式)(可選)

　　工作溫度：-30°C~+75°C

　　儲存溫度：-40°C ~ +90°C

　　工作電壓：3.5V~4.35V(典型值：3.8V)

　　尺寸：47.0×48.0×3.0mm

　　重量：約13.0g

　　認證：CCC*

　　特性：

　　WLAN：WIFI 6E(2 × 2 MU-MIMO 802.11a/b/g/n/ac/ax)

　　藍牙：BT5.2

　　GNSS：GPS/GLONASS/BeiDou, L1+L5 GPS

　　Modem：? 3GPP 5G Rel.16

　　? sub-6 GHz 5G NR

　　? Sub-6: 256 QAM for uplink and downlink

　　支持雙卡雙待

　　通過 USB 進行固件更新

　　通用接口：

　　I2C 接口：5 組

　　(U)SIM 接口：2 組(1.8V/2.95V)

　　UART 接口：3 組(支持硬件流控，最高速率可達4Mbps)

　　SD 卡接口：1 組(支持 SD 3.0，4-bit SDIO，dual-voltage)

　　SPI 接口：2 組

　　ADC 接口：2 組

　　GPIO 接口：19 組

　　PWRKEY ：1.8V，內部上拉

　　天線接口：主天線*4，GNSS 天線*1，Wi-Fi&BT 天線*2

　　USB 接口：

　　1 x USB 3.1 Gen1 支持USB OTG

　　音頻接口：

　　模擬輸出：揚聲器、聽筒、耳機

　　模擬輸入：3 組麥克風，支持 1 組降噪麥克風

　　數字接口：2 x MI2S，3 x DMIC

　　觸摸屏接口：

　　I2C接口電容式觸摸屏

　　攝像頭接口：

　　3 x 4-lane CSI D-PHY 1.2 or C-PHY 1.2

　　16 + 16 MP/25 MP@30 fps

　　接口信息：

　　顯示接口：

　　FHD+(1080x2520)@ 60/90/120 Hz

　　One 4-lane DSI

　　多媒體信息：

　　視頻編解碼：

　　Decode : 1080P@60fps H.264/H.265/VP9

　　Encode : 1080P@30fps H.264/H.265

　　Concurrency : 1080p30 decode + 1080p30 encode

　　SRM930系列頻段信息：

　　SRM700-C:

　　5G-FDD：N1/N28/N41/N78/N79

　　5G-TDD：N41/N78/N79

　　LTE-FDD：B1/B3/B5/B8

　　LTE-TDD：B34/B38/B39/B40/B41

　　WCDMA：B1/B8

　　CDMA：BC0

　　SRM700-E:

　　5G-FDD: N1/N3/N5/N8/N20/N28

　　5G-TDD: N38/N40/N41/N77/N78/N79

　　LTE-FDD:B1/B3/B5/B7/B8/B20/B26/B28

　　LTE-TDD: B38/B40/B41

　　WCDMA: B1/B5/B8

　　SNM700：

　　僅支持 Wi-Fi & BT

　　其他版本：

　　TBD

　　備注：*研發中
