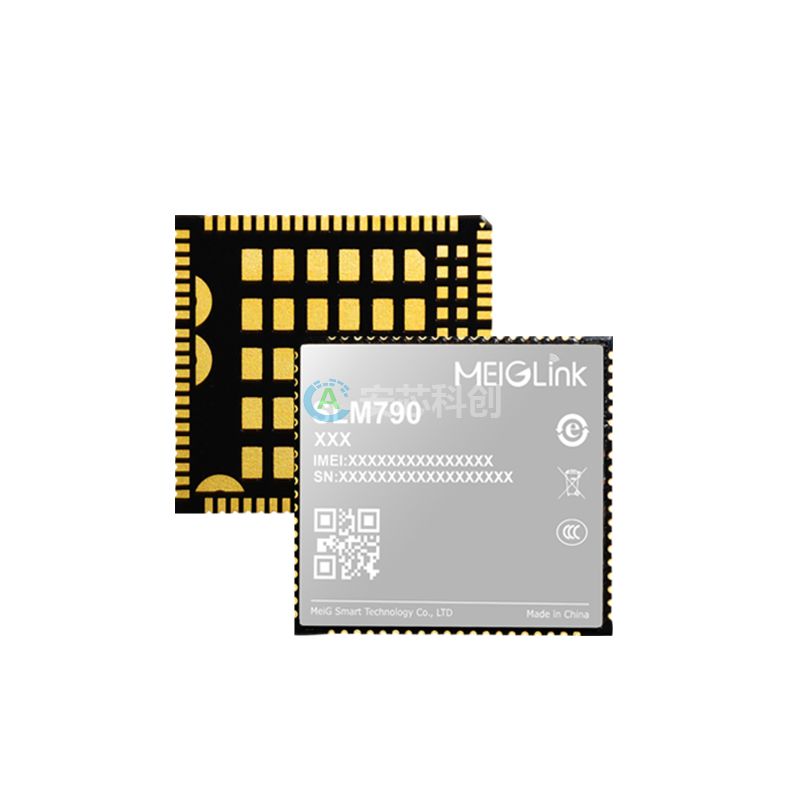

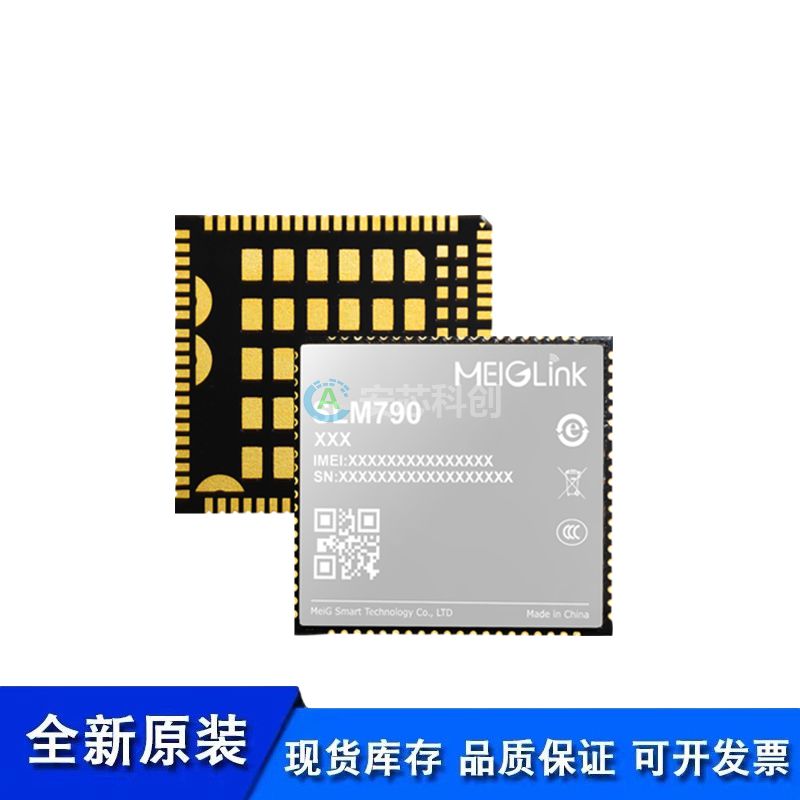

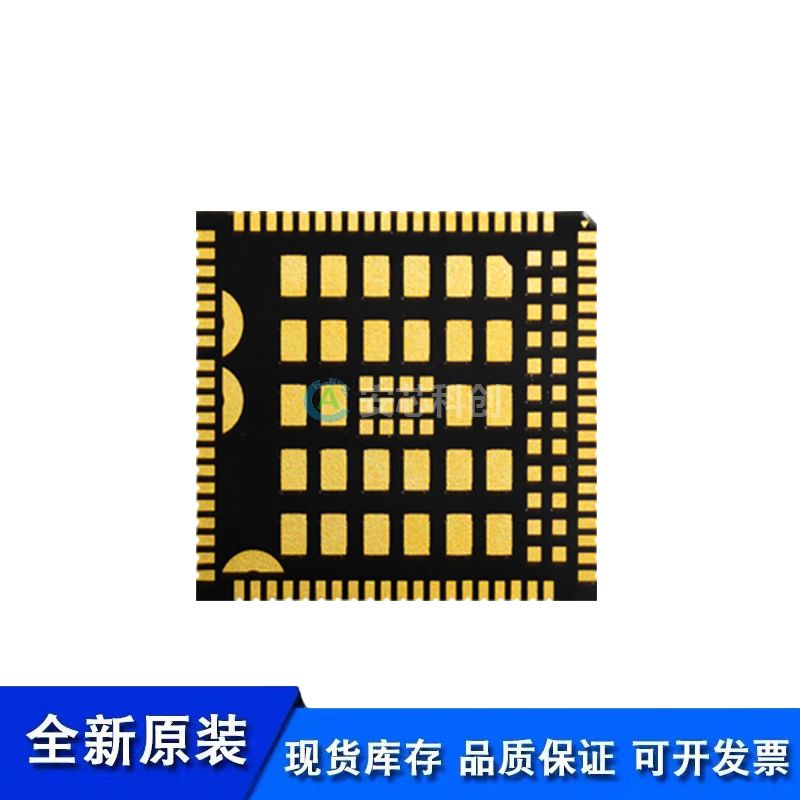

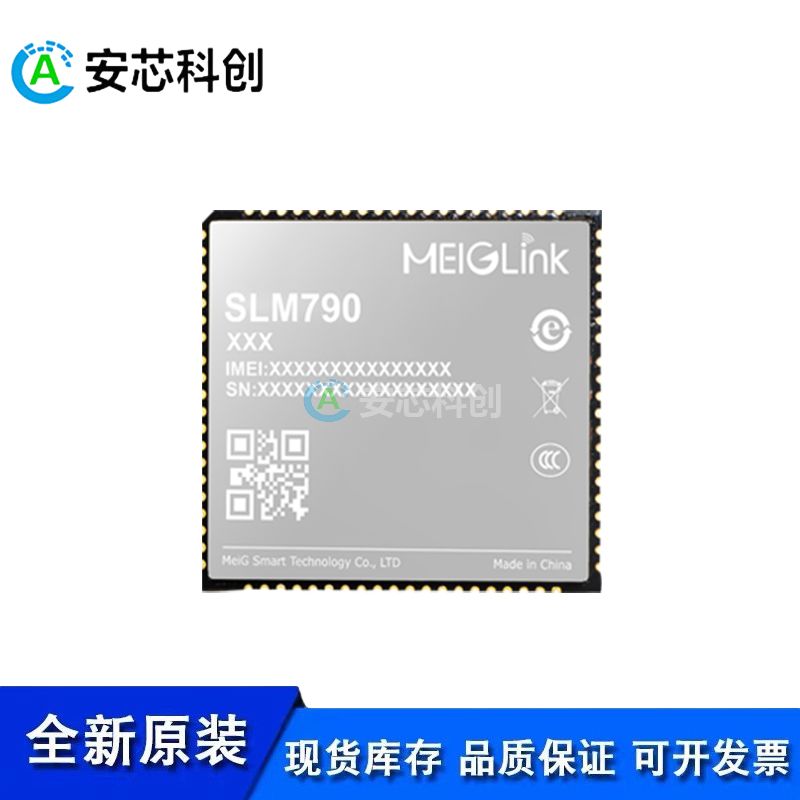

SLM790/MEIGLINK/美格智能/4GLTE數傳模組

•
•
•
•
•

      SLM790/MEIGLINK/美格智能/4GLTE數傳模組

　　產品概述

　　SLM790是美格智能最新推出的一款LTE Cat.4無線通信模組，最大支持下行速率150Mbps及上行速率50Mbps。同時向下兼容現有的3G和2G網絡，以確保即使在偏遠地區也可以進行網絡通信。SLM790模組和SLM750模組在封裝上相互兼容。

　　SLM790模組支持分集接收和MIMO技術，優化數據傳輸?shù)乃俣炔⑻岣咄ㄓ嵸|(zhì)量。支持NCM/PPP/ECM*/TCP/UDP/DTSL*/HTTP(s)*/FTP*/MQTT*等多種撥號方式及內置網絡協議。集成了UART/I2C/PCM/SPI/SDIO/RGMII/PCIE等豐富的硬件接口。廣泛應用于工業路由、CPE、車載DVR、共享等領域。

　　主要優勢：

　　● 覆蓋LTE-FDD/LTE-TDD/WCDMA/EDGE/GPRS/GSM網絡

　　● 豐富的硬件接口，支持SDIO/PCIE/RGMII接口，可外接eMMC存儲設備、Wi-Fi模組及以太網口

　　● 支持多種語音編碼(HR/FR/EFR/AMR/AMR-WB)，支持SRLTE/CSFB/VOLTE

　　● 支持高速USB2.0接口

　　● 支持射頻MIMO及接收分集技術，提高通訊質量并優化數據傳輸?shù)乃俣?/p>

　　● 支持TCP/UDP/DTLS/HTTP(s)/FTP/MQTT等內置協議棧功能

　　基本屬性：

　　產品型號：SLM790 模組

　　封裝：LCC 封裝(80pin+LGA 64pin)

　　尺寸：32.0×29.0×2.8mm

　　重量：< 5g

　　模組速率：

　　LTE-FDD (Cat 4)：Max 150Mbps(DL)/50Mbps(UL)

　　LTE-TDD (Cat 4)：Max 130Mbps(DL)/35Mbps(UL)

　　DC-HSPA+：Max 42Mbps(DL)/5.76Mbps(UL)

　　WCDMA：Max 384kbps(DL)/384kbps(UL)

　　EDGE：Max 236.8kbps(DL)/236.8kbps(UL)

　　GPRS：Max 85.6kbps(DL)/85.6kbps(UL)

　　驅動&工具：

　　驅動：Window系列, Linux 2.6以上, Android 4.0以上

　　工具：一鍵式升級工具

　　*FOTA升級

　　模組接口：

　　高速USB 2.0

　　3xUART

　　1xI2C

　　1xPCM

　　1xRGMII

　　1xSDIO

　　1xPCIe

　　WAKEUP-IN & WAKEUP-OUT

　　Power On/Off, Reset

　　2xADC

　　Fly Mode

　　LED指示燈

　　SIM卡接口(1.8 / 3.0V)

　　天線接口：主/分集(選配)

　　認證信息：

　　CCC/SRRC/CTA/CE*

　　發射功率：

　　GSM850/900 33±2dBm，GSM1800/1900 30±2dBm，WCDMA/HSPA 23+1/-3dBm， LTE-TDD 23±2.7dBm，LTE-FDD 23±2.7dBm

　　協議：

　　NCM/PPP/ECM*/TCP/UDP/DTLS*/HTTP(s)*/FTP*/MQTT*/DTMF*

　　環境溫濕度特性：

　　工作溫度：-40℃ to 85℃

　　存儲溫度：-45℃ to 90℃

　　濕度：5%~95%

　　電氣特性：

　　10uA@關機(TBD)

　　2mA@休眠(TBD)

　　20mA@空閑(TBD)

　　供電電壓：3.3V~4.2V，典型值3.8V

　　SLM790 系列頻段信息：

　　SLM790-CB

　　頻段LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/B8

　　GSM:900/1800

　　分集接收 ：支持

　　PCM語音 ：支持

　　SLM790-CC

　　頻段LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/B8

　　GSM:900/1800

　　分 集 接 收 ：不支持

　　PCM語音：支持

　　SLM790-CL*

　　頻段LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/5/8

　　分集接收 ：支持

　　PCM語音：支持

　　SLM790-E*

　　頻段LTE-FDD:B1/B3/B5/B7/B8/B20

　　LTE-TDD:B40

　　WCDMA:B1/B5/B8

　　GSM:900/1800

　　分集接收 ：支持

　　PCM語音：支持

　　備注：*研發中
