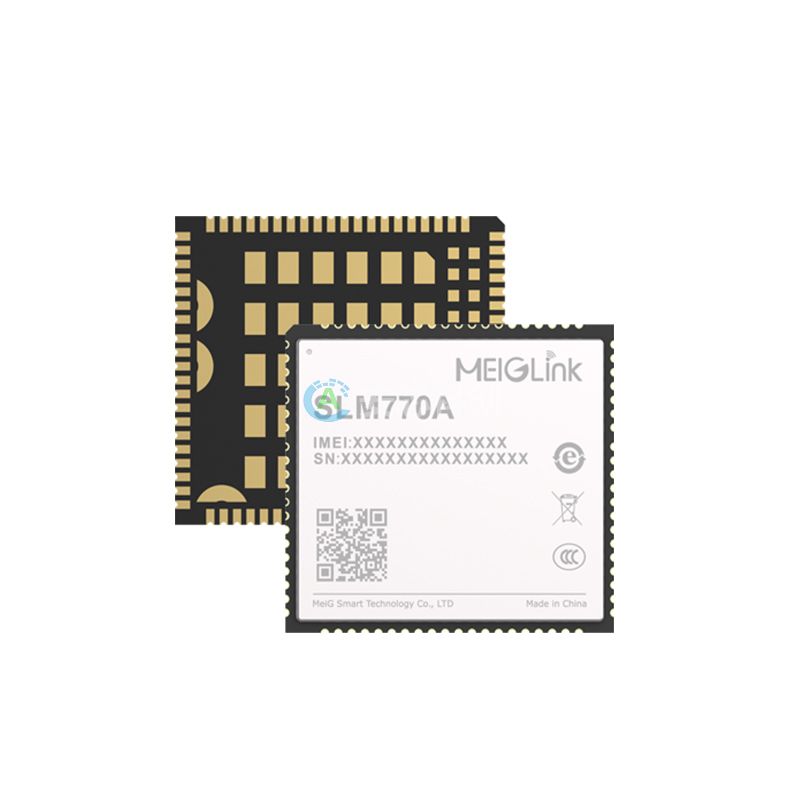

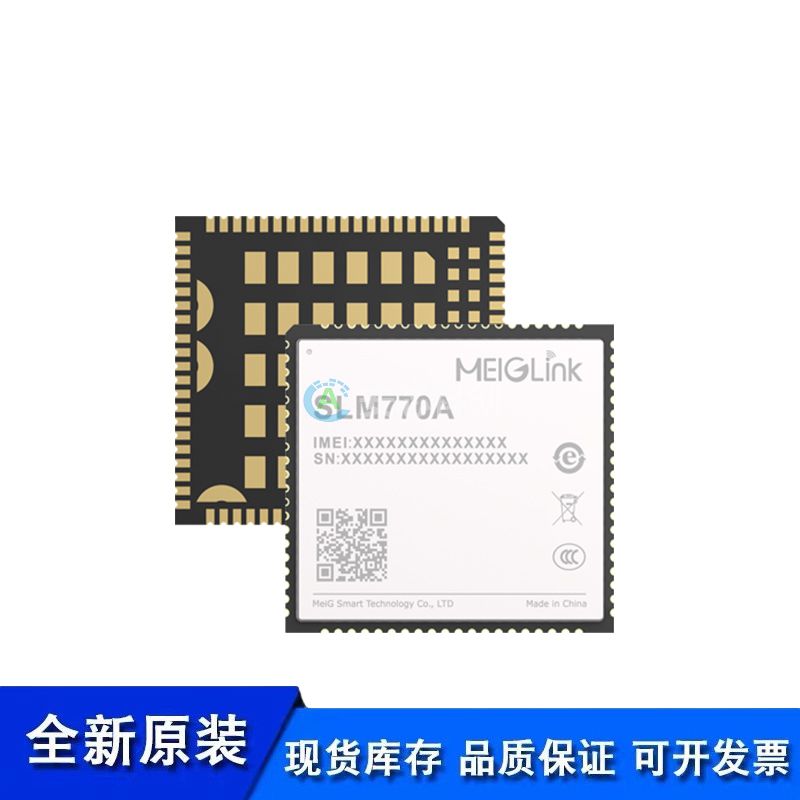

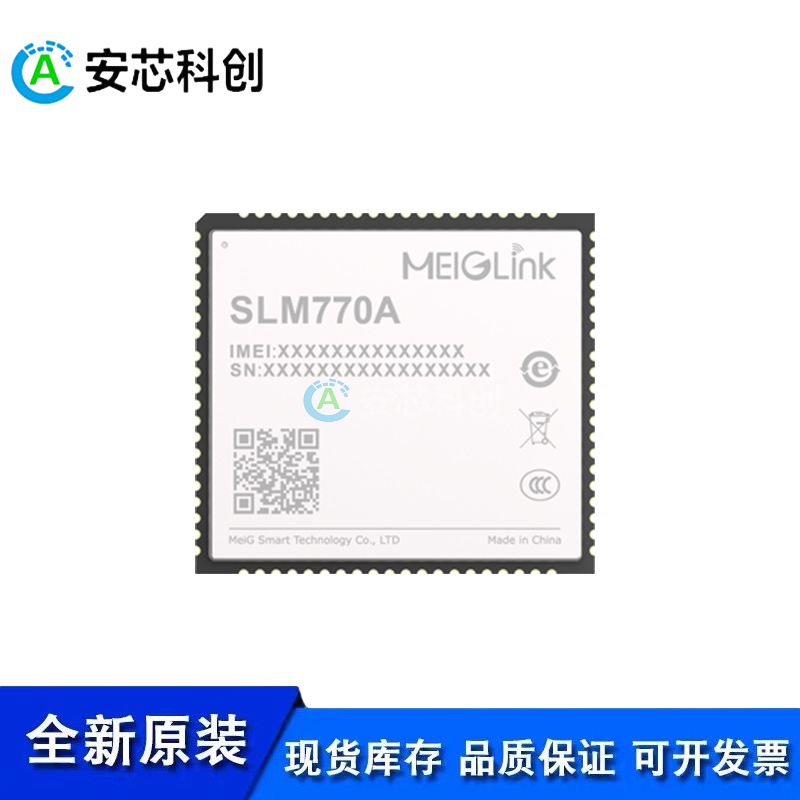

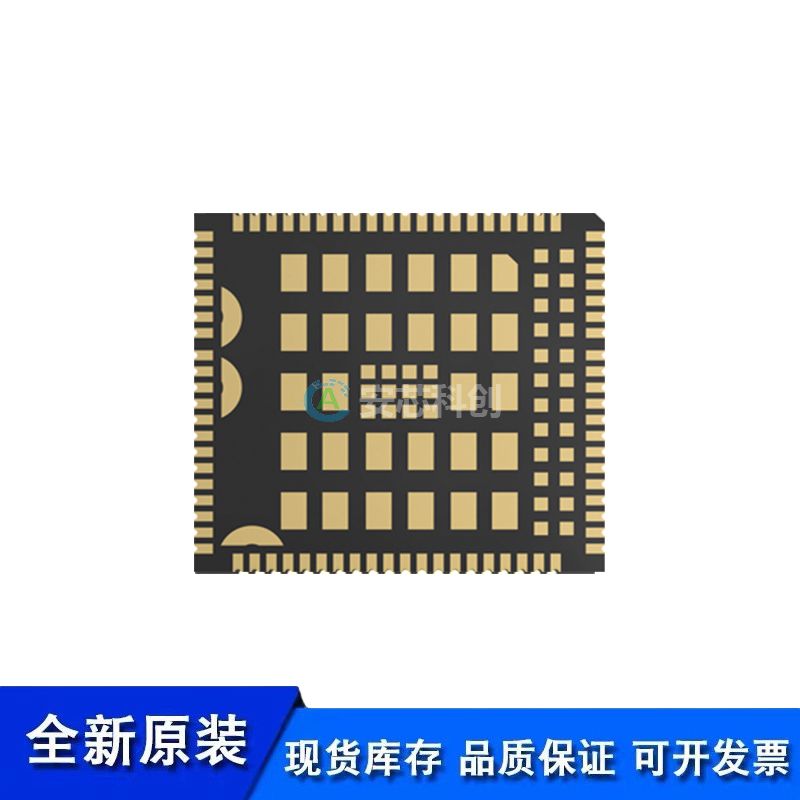

SLM770A/MEIGLINK/美格智能/4GLTE數傳模組

•
•
•
•
•

　　SLM770A/MEIGLINK/美格智能/4GLTE數傳模組

　　產品概述

　　SLM770A是美格智能最新推出的?款LTE Cat.4?線通信模組，最??持下?速率150Mbps及上?速率50Mbps。同時向下兼容現有的3G和2G?絡，以確保即使在偏遠地區也可以進??絡通信。

　　SLM770A模組基于ASR1803平臺開發，和美格智能主?產品SLM750/SLM790/SLM320模組在封裝上相互兼容。

　　SLM770A模組?持分集接收和MIMO技術，優化數據傳輸?shù)乃俣炔⑻?通訊質量。?持NCM/PPP/ECM/TCP/UDP/DTSL/HTTP(s)/FTP/MQTT等多種撥號?式及內置?絡協議。集成了UART/I2C/PCM/SPI/SDIO等豐富的硬件接?。?泛應?于?業路由、安防監控、CPE、?載DVR、共享等領域。

　　主要優勢：

　　● 覆蓋LTE-FDD/LTE-TDD/WCDMA/EDGE/GPRS/GSM網絡

　　● ?持TCP/UDP/DTLS/HTTP(s)/FTP/MQTT等內置協議棧功能

　　● 支持多種語音編碼(HR/FR/EFR/AMR/AMR-WB)，支持SRLTE/CSFB/VOLTE

　　● 支持高速USB2.0接口

　　● 常用LCC封裝接口，通用性強、方便用戶把傳統行業的產品快速接入網絡

　　基本屬性：

　　產品型號：SLM770A模組

　　封裝：LCC +LGA (144pin)

　　尺寸：32.0×29.0×2.4mm

　　重量：< 6g

　　模組速率：

　　LTE-FDD (Cat.4)：Max 75Mbps(DL)/50Mbps(UL)

　　LTE-TDD (Cat.4)：Max 65Mbps(DL)/35Mbps(UL)

　　DC-HSPA+：Max 42Mbps(DL)/5.76Mbps(UL)

　　WCDMA：Max 384kbps(DL)/384kbps(UL)

　　EDGE：Max 236.8kbps(DL)/236.8kbps(UL)

　　GPRS：Max 85.6kbps(DL)/85.6kbps(UL)

　　驅動&工具：

　　驅動：Window系列, Linux 2.6以上, Android 4.0以上

　　工具：一鍵式升級工具

　　升級：USB/FOTA升級

　　模組接口：

　　USB2.0 1路

　　SIM卡接?(1.8 / 3.0V)

　　PCM

　　UART*2

　　天線接?：主/分集(選配)/GNSS(選配)

　　認證信息：

　　CCC/CTA/SRRC/CE *

　　發射功率：

　　GSM850/900 33±2dBm，GSM1800/1900 30±2dBm，WCDMA/HSPA 23+1/-3dBm， LTE-TDD 23±2.7dBm，LTE-FDD 23±2.7dBm

　　協議：

　　PPP/ECM/TCP/UDP/DTLS/HTTP(s)/ FTP/MQTT/DTMF*

　　環境溫濕度特性：

　　溫度范圍：-40°C ~ +85°C(-40℃~-30℃，+75℃~85℃為擴展溫度范圍，部分射頻指標會有惡化)

　　存儲溫度：-45°C ~ +90°C

　　濕度：5%~95%

　　電氣特性：

　　10uA@關機

　　3mA@休眠

　　30mA@空閑

　　供電電壓：3.3V~4.2V，典型值3.8V

　　SLM770A系列頻段信息：

　　SLM770A-CA

　　頻段LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/B8

　　GSM:900/1800

　　分集接收 ：支持

　　GNSS ：支持

　　SLM770A-CB

　　頻段LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/B8

　　GSM:900/1800

　　分 集 接 收 ：支持

　　GNSS ：不支持

　　SLM770A-CC

　　頻段LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/B8

　　GSM:900/1800

　　分集接收 ：不支持

　　GNSS：不支持

　　SLM770A-CE*

　　頻段LTE-FDD:B1/B3/B7/B8/B20/B28

　　LTE-TDD:B38/B40

　　WCDMA:B1/B8

　　GSM:900/1800

　　分集接收 ：支持

　　GNSS：可選

　　備注：*研發中
