　　產品概述

　　美格智能MA800是一款車規級LTE通信模組，嚴格按照IATF 16949:2016汽車行業質量管理體系標準制造。經過高溫、震動及長時間嚴苛環境下的檢驗，并具有良好的ESD及EMC設計，專為汽車行業及其他惡劣環境應用設計的物聯網解決方案。

　　MA800兼容高通MDM9628/MDM9X07平臺，覆蓋國內外LTE網絡，同時向下兼容現有的3G和2G網絡，以確保即使在偏遠地區也可以進行網絡通信。采用3GPP Rel.10技術，LTE下可支持最大下行速率150Mbps及上行速率50Mbps。

　　MA800通過MIMO技術，在接收端采用多個天線，從而降低誤碼率，提高通訊質量并優化數據傳輸?shù)乃俣取A800內置了多星座高精度GNSS接收機，支持GPS/GLONASS/BeiDou/Galileo/QZSS。

　　MA800支持豐富的接口，方便客戶進行外設擴展，支持SDIO、RGMII、SPI、多路UART、ADC、GPIO等接口，可外掛Wi-Fi模組、以太網口、eMMC等外設。同時，該模組支持多種網絡協議(TCP/UDP/HTTP/FTP/SSL/HTTPS)并且兼容多種類型操作系統(Android4.*/5.*/6.*/7.*，Windows XP/7/8/10等操作系統)，使之可以廣泛應用于車載、工業等領域。

　　主要優勢：

　　● 可應用于IATF 16949:2016標準需求的車載領域

　　● 超寬溫度設計(-40°~+85°)，具有良好的ESD及EMC設計

　　● 覆蓋LTE FDD/TD-LTE/WCDMA/TD-SCDMA/EDGE/GPRS/GSM/EVDO&CDMA 1x網絡

　　● Qualcomm? IZat? Gen 8C 引擎, 支持GPS/GLONASS/BeiDou/Galileo/QZSS

　　● 支持多種語音編碼(HR/FR/EFR/AMR/AMR-WB)，支持SRLTE/CSFB/VOLTE(選配)

　　● 支持射頻MIMO及接收分集技術，提高通訊質量并優化數據傳輸?shù)乃俣?/p>

　　基本屬性：

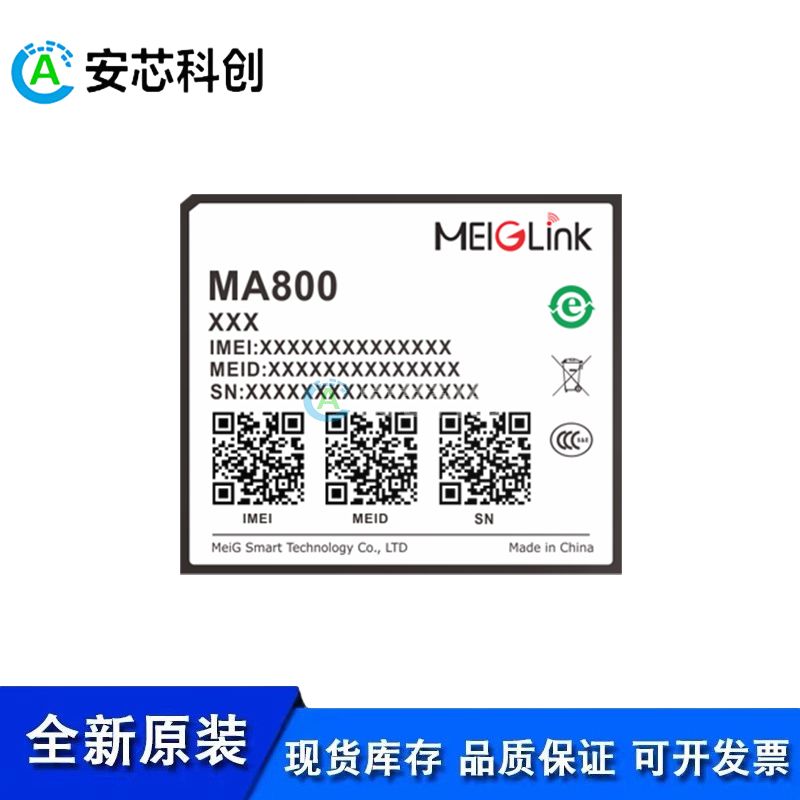

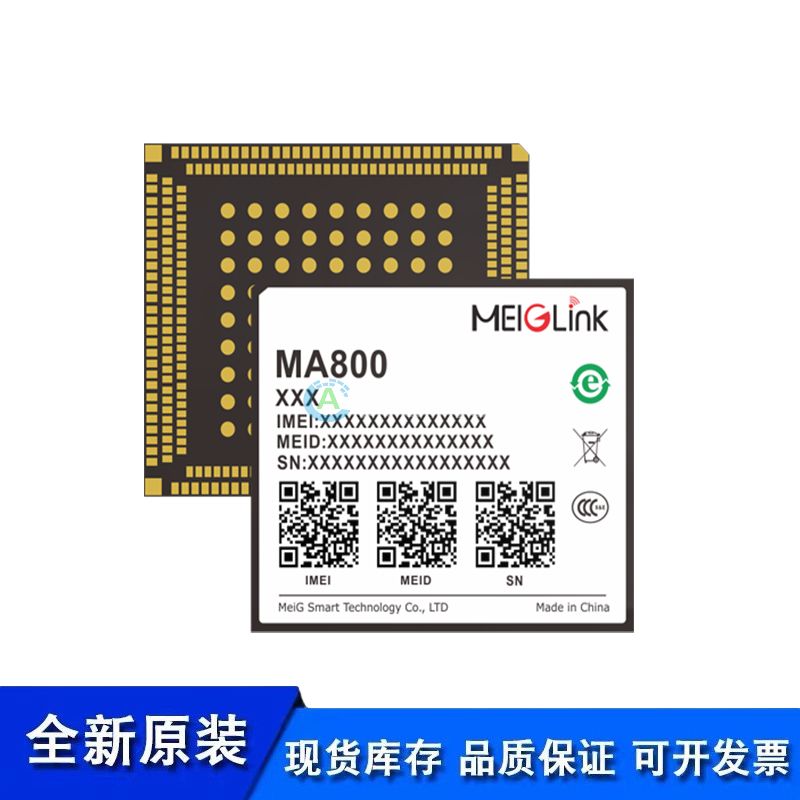

　　產品型號：MA800 模組

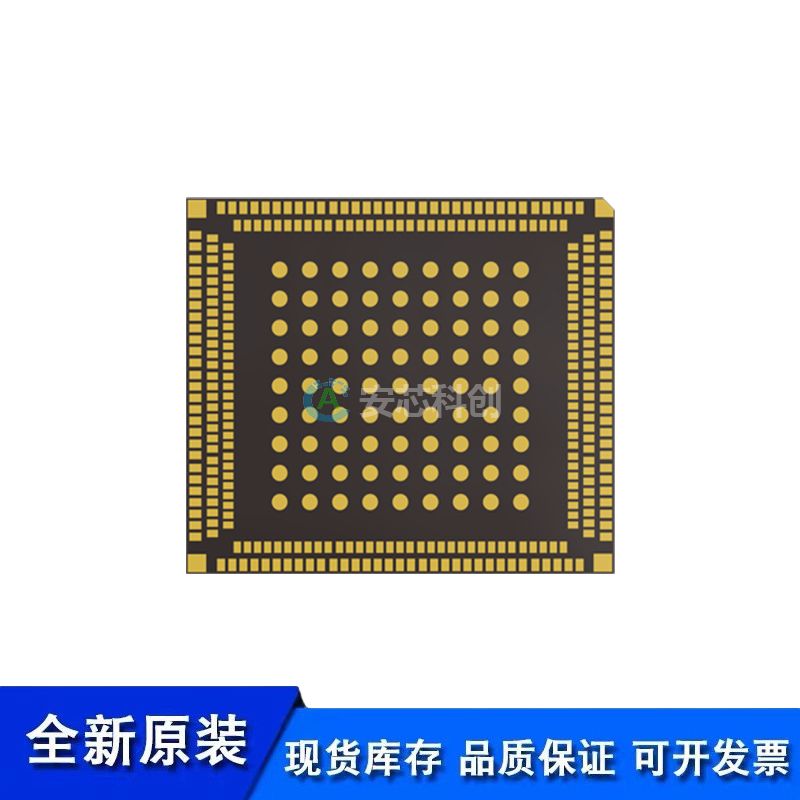

　　封裝：LGA 封裝

　　尺寸：37.5×33.0×3.0mm

　　重量：< 8g

　　模組速率：

　　LTE-FDD (Cat 4)：Max 150Mbps(DL)/50Mbps(UL)

　　LTE-TDD (Cat 4)：Max 130Mbps(DL)/35Mbps(UL)

　　DC-HSPA+：Max 42Mbps(DL)/5.76Mbps(UL)

　　TD-SCDMA：Max 4.2Mbps(DL)/2.2Mbps(UL)

　　WCDMA：Max 384kbps(DL)/384kbps(UL)

　　EDGE：Max 236.8kbps(DL)/236.8kbps(UL)

　　GPRS：Max 85.6kbps(DL)/85.6kbps(UL)

　　EVDO RevA：Max 3.1Mbps(DL)/1.8Mbps(UL)

　　CDMA1x：Max 153.6kbps(DL)/153.6kbps(UL)

　　驅動&工具：

　　驅動：Windows XP, Windows Vista,Windows 7, Windows 8, Windows 8.1,Windows 10, Linux, Android

　　工具：一鍵式升級工具，Gobinet 撥號工具

　　*FOTA 升級

　　模組接口：

　　高速USB 2.0

　　UART×3

　　SIM 卡接口(1.8 / 3.0V)

　　天線接口：主/分集/GNSS 天線(選配)

　　I2C×2

　　Power On/Off, Reset

　　RGMIIx1

　　SDIOx2

　　ADCx3

　　Fly Mode

　　LED指示燈

　　PCMx1

　　SPIx1(復用)

　　GPIOs

　　發射功率：

　　GSM850/900 33±2dBm,GSM1800/1900 30±2dBm,CDMA/EVDO 23~30dBm,WCDMA/HSPA 23+1/-3dBm,TD-SCDMA 23+1/-3dBm,TD-LTE 23±2.7dBm,LTE FDD 23±2.7dBm

　　協議：

　　TCP/UDP/SSL/HTTP(S)/FTP/PPP/PING/DTMF/QMI

　　環境溫濕度特性：

　　工作溫度：-40℃ to 85℃

　　存儲溫度：-45℃ to 90℃

　　濕度：5%~95%

　　MA800 系列頻段信息：

　　MA800C7A

　　頻段：LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B38/B39/B40/B41

　　WCDMA:B1/B8 TD-SCDMA:B34/B39

　　CDMA&EVDO:BC0 GSM:900/1800

　　分集接收 ：支持

　　GNSS：支持

　　PCM語音：支持

　　MA800C7B

　　頻段：LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B38/B39/B40/B41

　　WCDMA:B1/B8 TD-SCDMA:B34/B39

　　CDMA&EVDO:BC0 GSM:900/1800

　　分集接收 ：支持

　　GNSS：不支持

　　PCM語音：支持

　　MA800C7C

　　頻段：LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B38/B39/B40/B41

　　WCDMA:B1/B8 TD-SCDMA:B34/B39

　　CDMA&EVDO:BC0 GSM:900/1800

　　分集接收 ：不支持

　　GNSS：不支持

　　PCM語音：不支持

　　MA800E

　　頻段：LTE-FDD:B1/B3/B5/B7/B8/B20

　　LTE-TDD:B40

　　WCDMA:B1/B5/B8

　　GSM:900/1800

　　分集接收 ：支持

　　GNSS：支持

　　PCM語音：支持

　　MA800A

　　頻段：LTE-FDD:B2/B4/B5/B12/B13/B17/B25/B26

　　LTE-TDD:B41

　　WCDMA:B2/B4/B5

　　CDMA&EVDO:BC0/BC1 GSM:850/1900

　　分集接收 ：支持

　　GNSS：支持

　　PCM語音：支持

　　MA800SA

　　頻段：LTE-FDD:B2/B4/B5/B7/B8/B28

　　LTE-TDD:B40

　　WCDMA:B2/B5/B8

　　GSM:850/900/1800/1900

　　分集接收 ：支持

　　GNSS：支持

　　PCM語音：支持
