　　產品概述

　　SLM921系列模組，采用高通驍龍600系列QCM6125，該CPU采用11nm FinFET 制程，內置64bit ARM、8 核Kryo(4*A73 2.0GHz & 4*A53 1.8GHz)，支持Decode/encode 最高4K@30fps，H.265，搭載Android 10 操作系統，支持板卡內存為32GB+3GB(64GB+4GB、128GB+6GB)，支持LTE Cat6 和2*20MHz的載波聚合，最大下行速率可達300Mbps，支持TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM多種網絡制式，集成了GNSS 和2.4&5G WIFI的寬帶智能無線通信模塊。

　　SLM921系列模組，目前包含了以下區域的子型號：SLM921-C、SLM921-E、SLM921-A*、SLM921-LA*、SLM921-J*、SLM921-AU*、SNM921。

　　SLM921系列模組集成了豐富的功能接口，包含LCM、觸摸屏、攝像頭、麥克風、揚聲器、UART接口、USB 接口、I2C接口、SPI 接口等等;可提供語音、短信、通訊簿、2.4G/5G WiFi、BT和GPS功能;產品支持雙1600W的3D攝像或景深拍照，可廣泛應用于視頻記錄儀、智能POS收銀機、物流終端、VR Camera、智能機器人、視頻監控、安防監控、車載設備、智能信息采集設備、智能手持終端、無人機等產品。

　　主要優勢：

　　● 支持LTE Cat 6 和2x20MHz 載波聚合，最大下行速率可達300Mbps

　　● 各網絡制式的全面覆蓋

　　● 支持雙屏異顯和雙觸摸控制，支持到1920*1200@60fps

　　● 支持雙路ISP(16+16MP)，最高可支持4 路攝像頭

　　● 集成多星座GNSS接收機，滿足不同環境下快速、精準定位的需求

　　● 支持4K@30fps 視頻的錄制和播放

　　基本屬性：

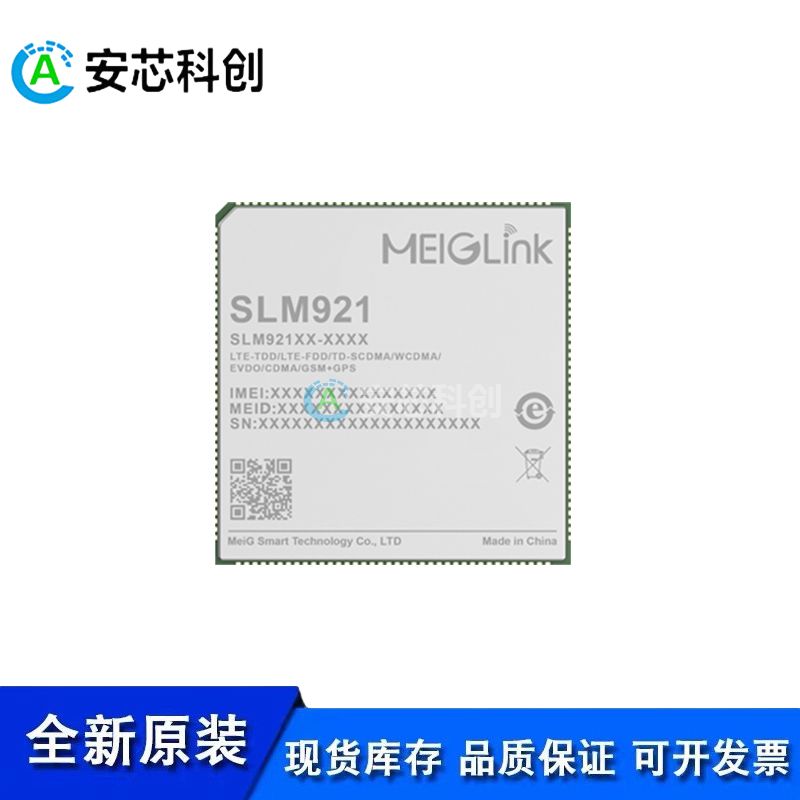

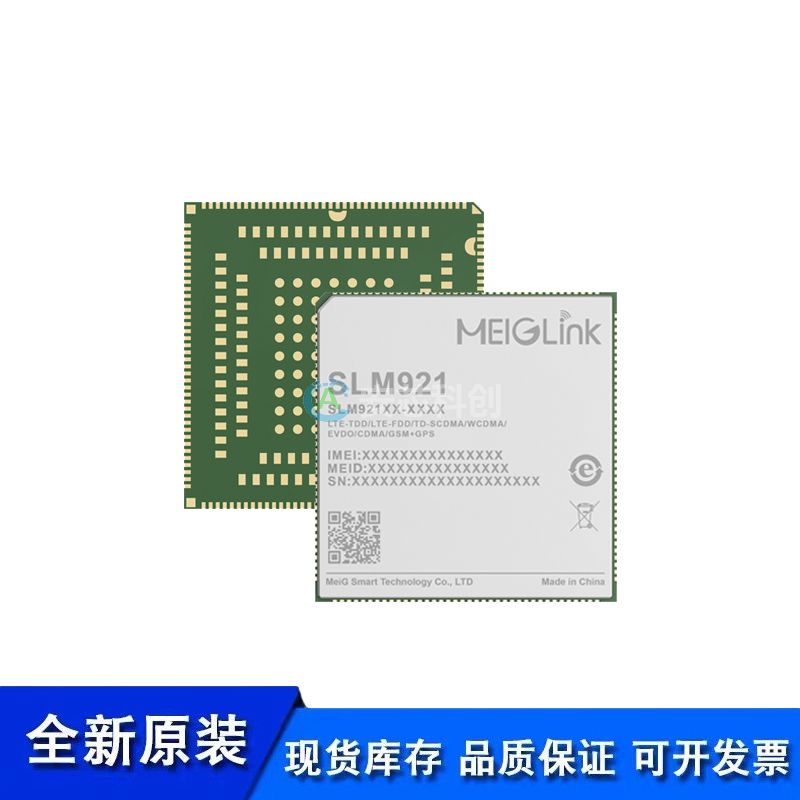

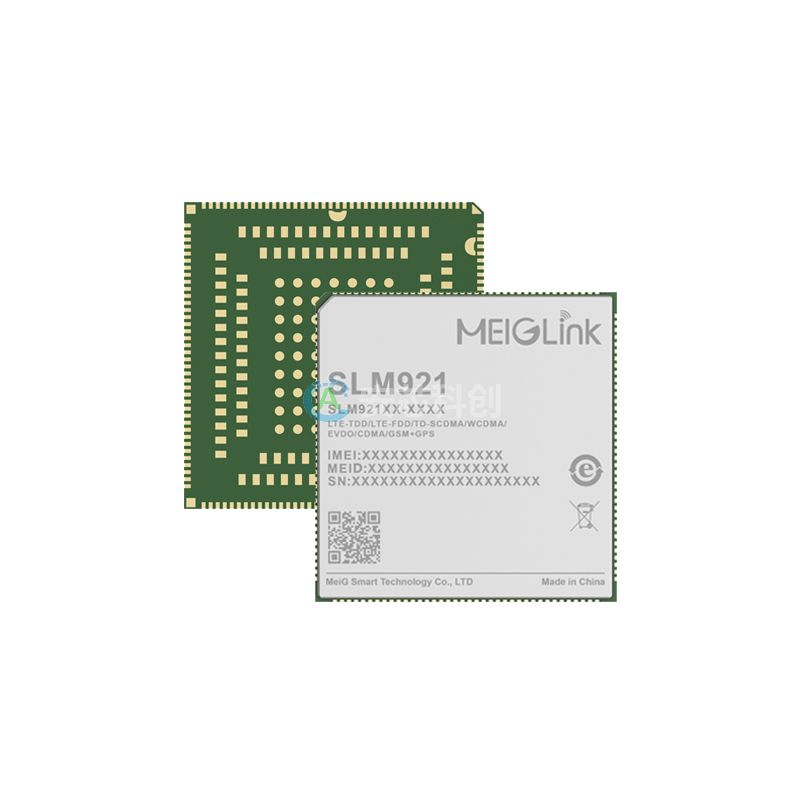

　　產品型號：智能模組SLM921

　　操作系統：Android 10.0

　　存儲：32GB eMMC+3GB LPDDR4x (默認)

　　64GB eMMC+4GB LPDDR4x (可選)

　　128GB eMMC+6GB LPDDR4x(可選)

　　工作溫度：-35°C ~ +75°C

　　存儲溫度：-40°C ~ +90°C

　　工作電壓：3.5V~4.35V(典型值：3.8V)

　　尺寸：43.0mm × 44.0mm × 2.85mm

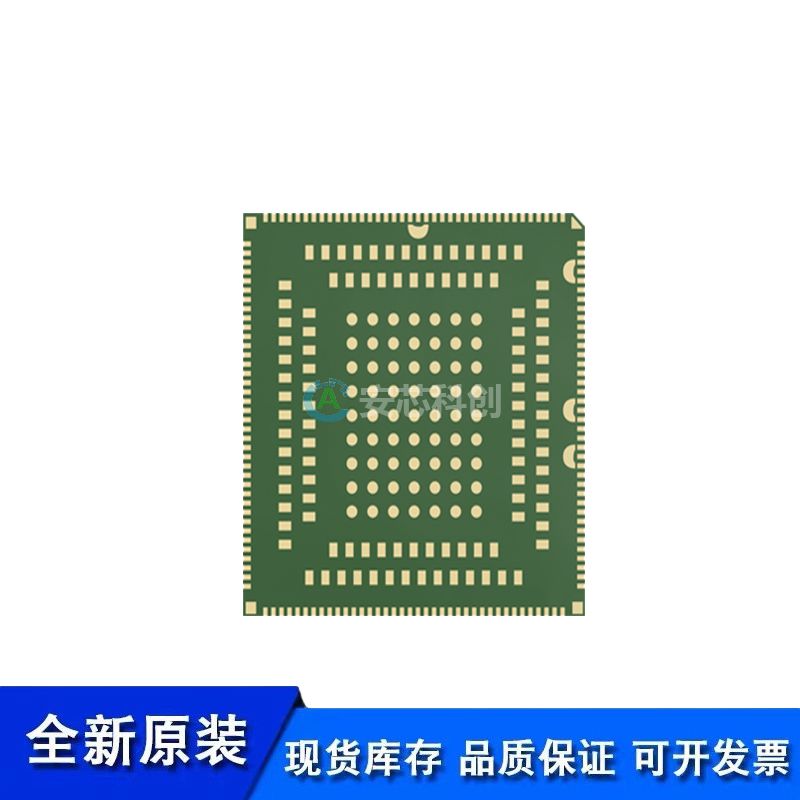

　　封裝特性：LCC+LGA封裝

　　重量：約13.0g

　　認證:CCC(中國)

　　突出特性：

　　WLAN：2.4G/5G, 802.11 a/b/g/n/ac

　　藍牙：BT2.1+EDR/3.0/4.1 LE/5.x BLE

　　GNSS：GPS/GLONASS/BeiDou

　　LTE Cat 6，支持2x20MHz 載波聚合

　　支持分集接收天線，下行支持MIMO 2×2

　　支持3GPP E-UTRA Release 12

　　帶寬： 1.4/3/5/10/15/20MHz

　　內置充電芯片和電量計，支持高通Quick Charge 3.0(可選)

　　支持雙屏異顯

　　支持雙卡雙待

　　通過USB 進行固件更新

　　USB接口：

　　USB 3.0*1，符合USB 3.0/2.0 規范，支持USB OTG

　　其他接口：

　　I2C接口：5組

　　(U)SIM接口：2組(1.8V/2.95V)

　　UART接口：3組(支持硬件流控，最高速率達4Mbps)

　　SD卡接口：1組(支持 SD 3.0，4-bit SDIO)

　　PWRKEY ：1.8V，內部上拉

　　SPI接口：2 組(1 組可以復用為UART ;1 組可以復用為I2S，I2S 支持Tx 和Rx)

　　ADC接口：2組

　　GPIO接口：19組

　　馬達驅動接口：1組

　　Flashlight接口：2路

　　LED指示接口：4組

　　天線接口：主天線、分集天線、GNSS天線和Wi-Fi & BT天線接口

　　音頻和視頻:

　　支持VoLTE 超高清語音通話，以及SRVCC/CSFB語音回落技術

　　24-bit/192kHz 高保真音樂回放

　　視頻編解碼:4K@60fps

　　Wi-Fi 視頻：編解碼最高1080P @30fps

　　接口:

　　LCM接口：1 x 4-lane MIPI_DSI + 1 x 4-lane MIPI_DSI(option)

　　1920x1200@60fps + 1920x1200@60fps

　　攝像頭接口：3 路4-lane MIPI_CSI， 最高速率2.1Gbps/Lane，支持3 或4 組攝像頭

　　通過雙ISP，可以最大支持24M 像素拍照

　　觸摸屏接口：電容式觸摸屏

　　音頻接口:

　　模擬音頻：揚聲器、聽筒、耳機、3組麥克風，支持1組降噪麥克風

　　頻段信息：

　　中國/印度 SLM921-C:

　　LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/B8

　　TD-SCDMA: B34/B39

　　EVDO/CDMA: BC0

　　GSM:900/1800MHz

　　歐洲、中東、非洲/韓國/泰國 SLM921-E:

　　LTE-FDD:B1/B3/B5/B7/B8/B20

　　LTE-TDD:B38/B40/B41

　　WCDMA:B1/B5/B8

　　GSM:850/900/1800MHz

　　北美 SLM921-A*:

　　LTE-FDD:B2/B4/B5/B7/B12/B13/B14/B25/B26

　　LTE-TDD:B41

　　WCDMA:B1/B2/B4/B5

　　GSM: 850/1900MHz

　　澳大利亞/臺灣/巴西 SLM921-AU*:

　　LTE-FDD:B1/B3/B5/B7/B8/B28

　　LTE-TDD:B40

　　WCDMA:B1/B2/B5/B8

　　GSM: 850/900/1800/1900MHz

　　日本 SLM921-J*:

　　LTE-FDD:B1/B3/B8/B18/B19/B26

　　LTE-TDD:B41

　　WCDMA:B1/B6/B8/B19

　　拉丁美洲 SLM921-LA*：

　　LTE-FDD:B2/B4/B5/B7/B8/B28

　　LTE-TDD:B40

　　WCDMA:B2/B5/B8

　　GSM: 850/900/1900MHz

　　全球

　　SNM921:僅支持Wi-Fi & BT
