　　產品概述

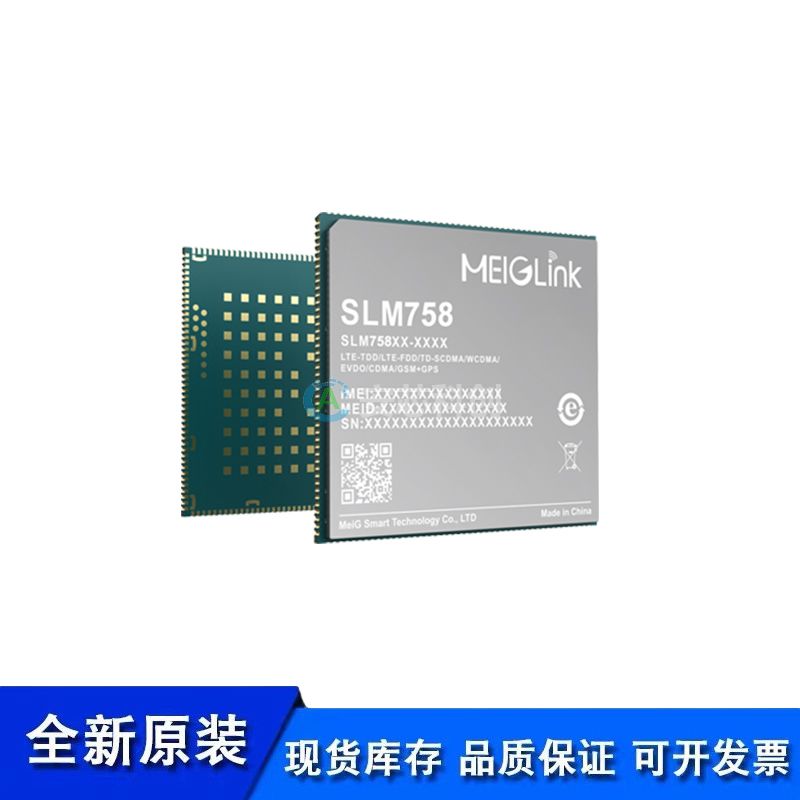

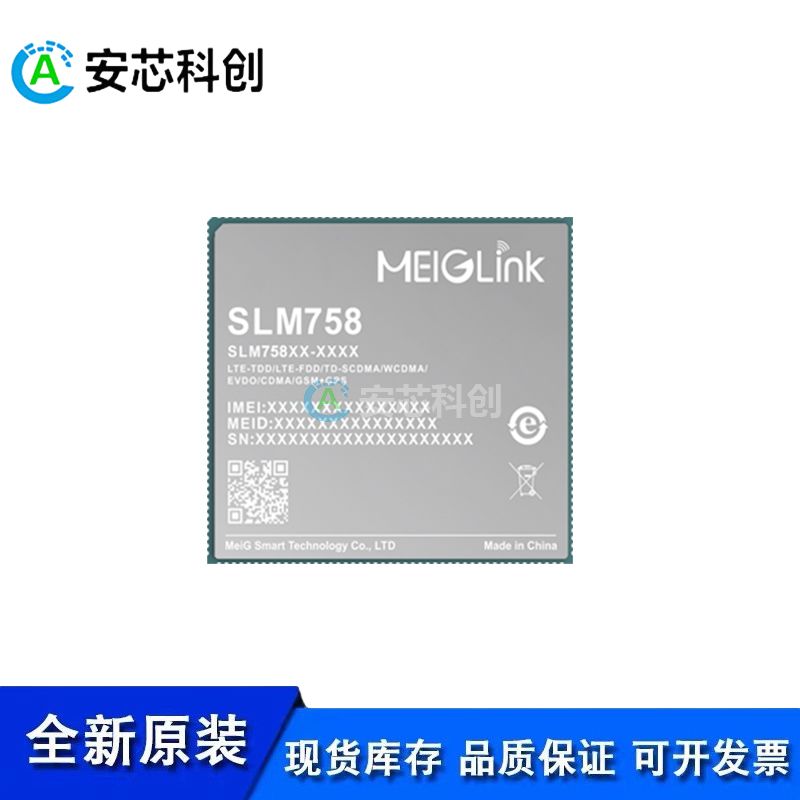

　　美格智能SLM758 系列核心板，采用高通驍龍400系列的SDM450，該CPU采用14nm FinFET制成，內置64bit ARM、8 核 Cortex A-53、主頻 1.8Ghz/2.0Ghz/2.2Ghz 處理器，支持 Decode/encode 最高 4K 30fps、H.265，支持板卡內存為 16GB/32GB/64GB的全球不同制式多模LTE智能通信模組，此模組適用于TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM多種網絡制式的寬帶智能無線通信模組。

　　SLM758在提供高速寬帶數據接入的同時，可提供語音、短信、通訊簿、2.4G/5G Wi-Fi、BT和GPS功能;產品支持雙1300W的3D攝像或景深拍照，可廣泛應用視頻記錄儀、POS 收銀機、物流終端、VR Camera、智能機器人、車載設備、智能手持終端等產品。

　　SLM758采用Android7.1操作系統，可支持的接入速率：

　　● TD-LTE:117/30Mbps

　　● FDD-LTE:150Mbps/50Mbps

　　● WCDMA 可達 DC HSPA+:42Mbps/5.76Mbps

　　● EVDO 可達 EVDO RevA:3.1Mbps/1.8Mbps

　　● TD-SCDMA 可達 HSPA:4.2Mbps/2.2Mbps

　　● CDMA1x:153.6kbps/153.6kbps

　　● GSM 可達 EDGE:236.8kbps/236.8kbps

　　基本屬性：

　　產品型號：智能模組SLM758

　　操作系統：Android 9.0

　　存儲：16GB eMMC + 2GB LPDDR3

　　溫度范圍：-25°C ~ +75°C

　　尺寸：41.0x45.5x2.85mm

　　封裝特性：LCC+LGA 272PIN

　　重量：12g

　　認證:CCC/CTA/CE/GCF/FCC/PTCRB/BQB

　　特性：

　　WLAN：IEEE 802.11a/b/g/n/ac 2.4G&5G

　　藍牙：BT2.1+EDR/3.0/4.2

　　GNSS：GPS/GLONASS/BeiDou

　　Quick Charge 3.0

　　支持雙屏異顯

　　USB OTG

　　接口：

　　LCM：1920×1200+1080p30 Miracast or HDMI over DSI bridge 2 × 4-lane DSI

　　Camera：Dual ISP 24 MP30 ZSL 930 MP/sec, hardware WNR, LTM, Advanced AF CSI (4/4/4 lane or 4/4/2/1 lane), DPHY1.2/CPHY1.0

　　Analog Audio：Speaker, Receiver, Ear phone, Mic*3

　　USB：USB 2.0/3.0 Support QC3.0, USB OTG, Type-C interface

　　I2C:x6

　　(U)SIM:x2(1.8V/2.95V)

　　UART:x4

　　SD Card:x1(Support SD 3.0, 4-bit SDIO)

　　PWRKEY:1.8V , Internal pull-up

　　SPI:x2

　　ADC:x3

　　GPIO:x50

　　Motor drive:x1

　　Antenna:LTE,DIV, GNSS,2.4G Wi-Fi & BT, 5G Wi-Fi

　　音頻和視頻:

　　Fluence/Fluence Pro V6/V7, HD-Audio

　　Integrated codec

　　Decode:1080P 60 (HEVC/H.264/VP8/VP9) or 4 K @30 fps

　　Encode: 1080P 60 (HEVC/H.264/VP8); software VP9

　　Concurrency: 1080P 60 decode + 1080p30 encode

　　Band(MHz)：

　　China

　　SLM758NC

　　LTE-FDD:B1/3/5/8

　　LTE-TDD:B38/39/40/41

　　TD-SCDMA:B34/39

　　WCDMA:B1/5/8

　　CDMA 1X/EVDO:BC0

　　GSM:B5/3/8

　　Europe

　　SLM758NE

　　LTE-FDD:B1/3/5/7/8/20

　　LTE-TDD:B38/40/41

　　WCDMA:B1/B5/B8

　　GSM:B5/3/8

　　America

　　SLM758NA

　　LTE-FDD:B2/4/5/7/12/13/17/28

　　WCDMA:B2/4/5

　　Japan

　　SLM758NJ

　　LTE-FDD:B1/3/8/9/19/26

　　WCDMA:B1/8/9/19
