　　產品概述

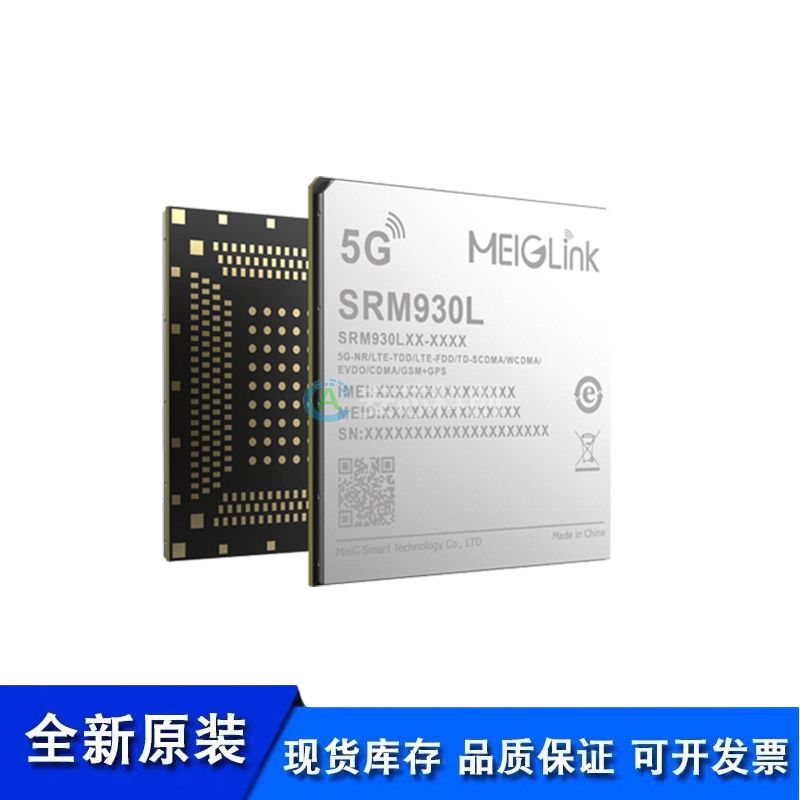

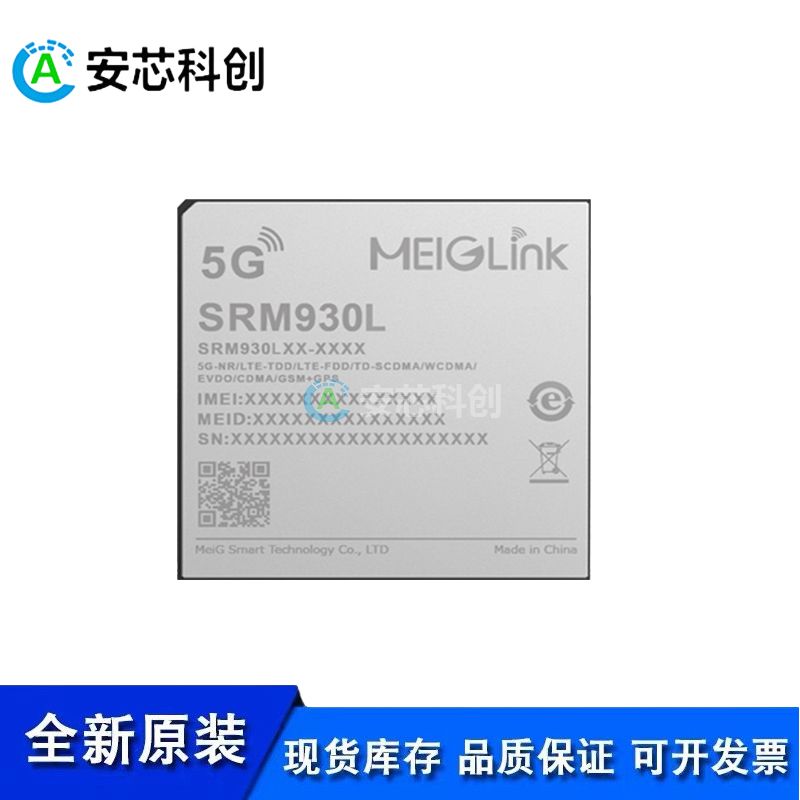

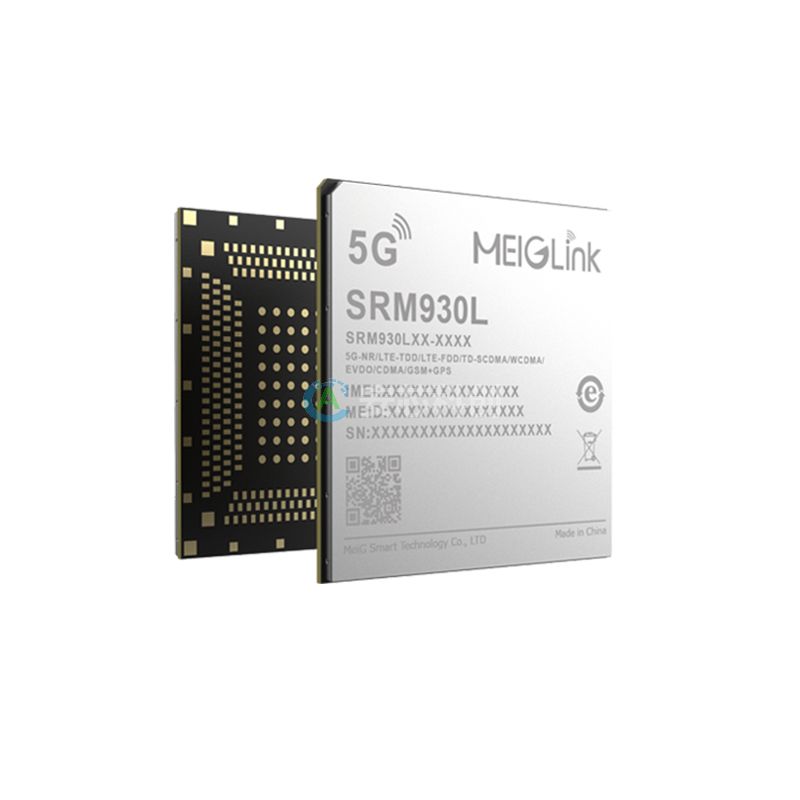

　　美格智能SRM930L系列模組，基于高通5G SoC QCM5430平臺開發。模組采用高通Kryo? 670 CPU(2* A78 2.1GHz + 4* A551.8GHz)，6nm FinFET制程，64bit ARM V8內核。內置Adreno? GPU 642L，支持OpenGL ES 3.2，Vulkan1.x，支持OpenCL 2.0。模組內置AI處理器Dual HVX和2K HMX，AI算力超過3.5 Tops。內置Adreno? VPU 633，最高支持4K30視頻編碼或4K60視頻解碼，支持H.264/H.265。模組搭載 Android 11操作系統，內置存儲為64GB+4GB(或128GB+8GB)，支持5G NR sub-6Ghz，支持DL 4x4 MIMO, UL 1x1 MIMO，支持NSA和SA，集成L1+L5 GPS，集成Wi-Fi及BT功能。

　　SRM930L系列模組集成了豐富的功能接口，包含LCM、觸摸屏、攝像頭、麥克風、揚聲器、UART接口、USB接口、I2C接口、SPI接口等等;可提供語音、短信、通訊簿，可廣泛應用于5G網絡下的視頻記錄儀、智慧駕艙，智能POS收銀機、物流終端、VR Camera、智能機器人、視頻監控、安防監控、智能信息采集設備、智能手持終端、無人機等產品。

　　主要優勢：

　　● 支持5G NR Sub-6Ghz，支持DL 4 × 4 MIMO SA/NSA mode and UL 1 × 1 MIMO SA mode

　　● 支持Wi-Fi 6E，2x2 MU MIMO

　　● 3.5Tops AI算力

　　● 支持雙屏異顯(FHD+@60fps DSI + 4K@60fps DP)

　　● 4路攝像頭接口，2路Bayer + 2路RDI

　　● 集成L1+L5 GNSS雙頻定位，滿足不同環境下快速、精準定位的需求

　　● 視頻支持4K@30fps錄制或4K@60fps播放

　　● 接口豐富：USB/SPI/UART/ ...

　　基本屬性：

　　產品型號：5G智能模組SRM930L

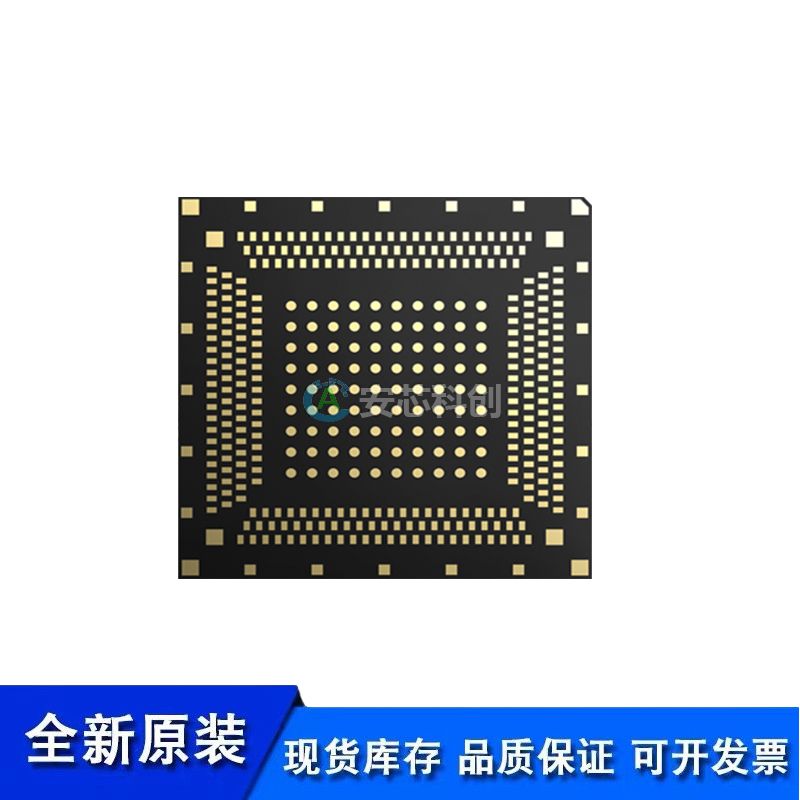

　　封裝特性：LGA封裝

　　操作系統：Android 11.0

　　存儲：64GB UFS + 4GB LPDDR4x (默認)128GB UFS + 8GB LPDDR4x (可選)256GB UFS + 12GB LPDDR4x (可選)

　　工作溫度：-25°C ~ +75°C

　　存儲溫度：-40°C ~ +90°C

　　工作電壓：3.5V~4.35V(典型值：3.8V)

　　尺寸：47.0×48.0×3.0mm

　　重量：約13.0g

　　認證：CCC*

　　特性：

　　WLAN：Wi-Fi 6E(2.4G/5G, 2x2 MU MIMO, 802.11 a/b/g/n/ac/ax)

　　藍牙：BT5.2

　　GNSS：GPS/GLONASS/BeiDou, L1+L5 GPS

　　Modem：3GPP Rel.15 5G NR

　　sub-6 GHz 5G NR

　　256 QAM uplink/downlink in sub-6 GHz

　　Rel.15 LTE multi-mode modem

　　支持雙屏異顯

　　支持雙卡雙待

　　通過USB進行固件更新

　　其它接口：

　　I2C接口：5組

　　(U)SIM接口：2組(1.8V/2.95V)

　　UART接口：3組(支持硬件流控，最高速率可達(4Mbps)

　　SD卡接口：1組(支持 SD 3.0, 4-bit SDIO,dual-voltage)

　　SPI接口：2組

　　ADC接口：2組

　　GPIO接口：19組

　　馬達驅動接口：1組

　　Flashlight 接口：2路

　　LED指示接口：4組

　　PWRKEY ：1.8V，內部上拉

　　天線接口：主天線*4、GNSS天線*1、Wi-Fi&BT 天線*2

　　USB 接口：

　　雙USB接口：1 x USB 3.1 Gen1 + 1 x USB 2.0，支持USB OTG

　　音頻接口：

　　模擬輸出：揚聲器、聽筒、耳機

　　模擬輸入：3組麥克風，支持1組降噪麥克風

　　數字接口：4 x MIS接口，2 x I2S接口，支持Audio over USB Type-C

　　觸摸屏接口：

　　I2C接口電容式觸摸屏

　　攝像頭接口：

　　4 x 4-lane CSI D-PHY 1.2 or C-PHY 1.2

　　2× 14 bit ISP + 2× lite ISP 22 + 22 MP or 64MP 30fps

　　接口信息：

　　顯示接口：

　　FHD+@60fps MIPI-DSI + 4K@60fps Displayport

　　One 4-lane DSI, D-PHY 1.2 or C-PHY 1.2

　　DisplayPort v1.4 over USB Type-C

　　多媒體信息：

　　視頻編解碼：

　　Decode : 4K@60fps H.264/H.265/VP9

　　Encode : 4K@30fps H.264/H.265

　　Concurrency : 1080P60 D +1080P60 E or 4K30 D + 1080P30E

　　SRM930L系列頻段信息：

　　SRM930L-C:

　　5G-NR: N1/N28/N41/N78/N79

　　LTE-FDD:B1/B3/B5/B8

　　LTE-TDD: B34/B38/B39/B40/B41

　　SRM930L-E:

　　5G-NR:N1/N3/N20/N28/N78

　　LTE-FDD: B1/B3/B5/B7/B8/B20

　　LTE-TDD: B38/B40/B41

　　SRM930L-J:

　　5G-NR:N1/N3/N77/N78/N79

　　LTE-FDD: B1/B3/B8/B9/B19/B26/B28

　　LTE-TDD: B41

　　SNM930L:

　　無蜂窩通訊，支持Wi-Fi & BT

　　備注：*研發中
