　　產品概述

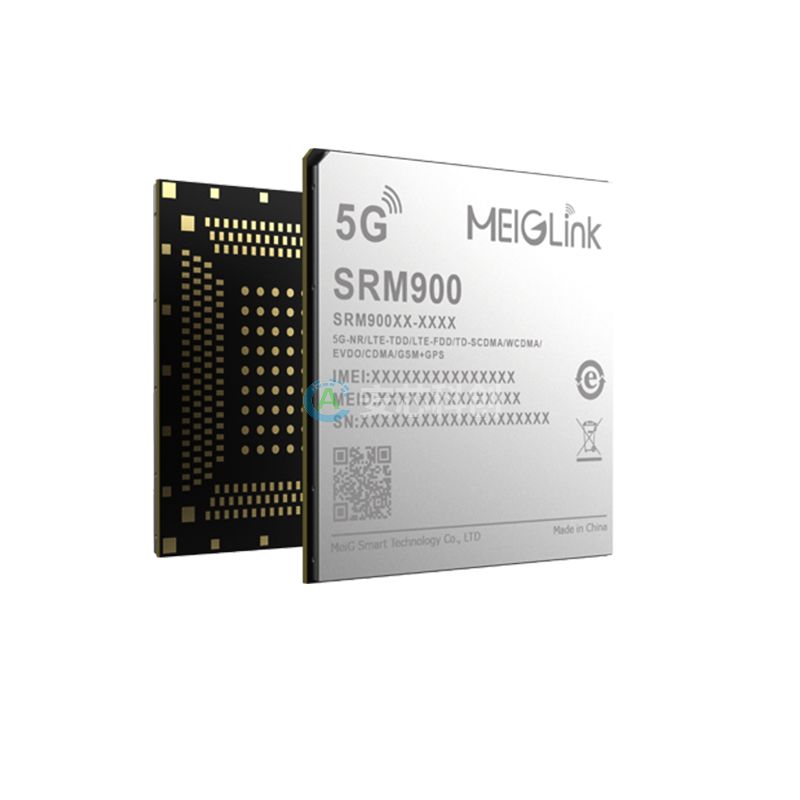

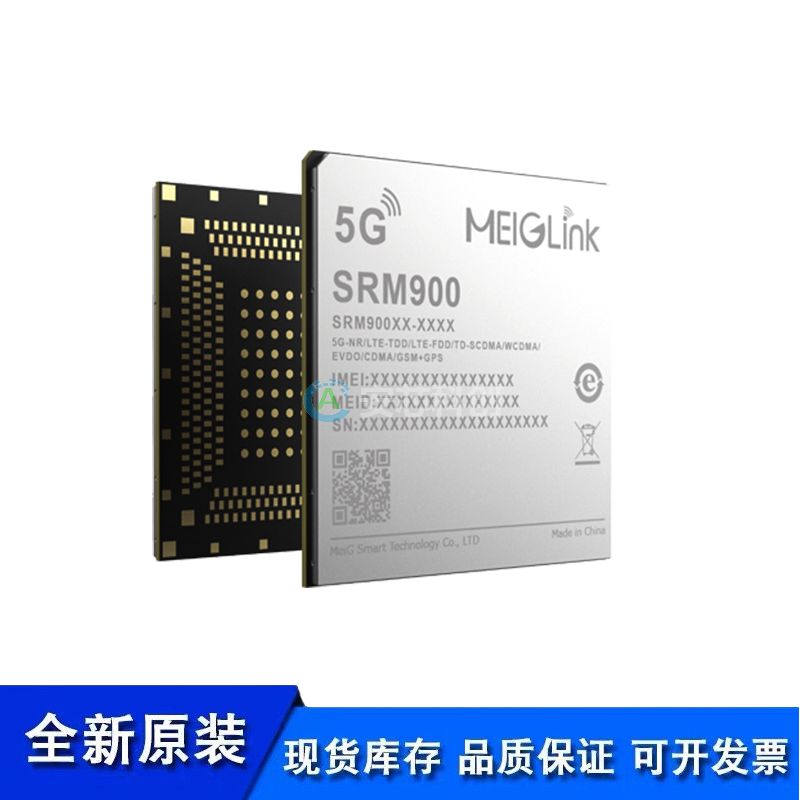

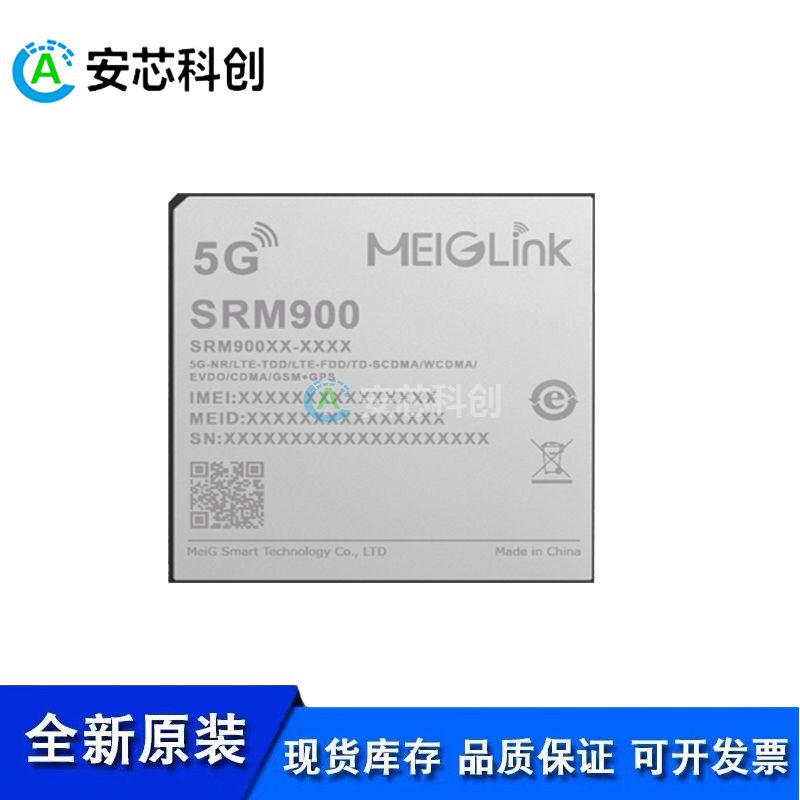

　　美格智能SRM900系列模組，采用高通驍龍600系列的5G SDM690(SM6350)，該 CPU采用 8nm FinFET 制程，內置64bit ARM V8內核,采用 Kyro 560(2* A77 2.0GHz & 6* A55 1.7GHz)，內置Adreno GPU 619 和 V66A 1.2GHz+Dual HVX，可以搭載更高 AI 算力的算法，支持 Decode/encode 最高4K 30fps、H.265，搭載安卓11操作系統，模組內置板卡內存為 64GB+4GB(或 128GB+6GB)，支持5G NR sub-6Ghz，支持 DL 4x4 MIMO, UL 1x1 MIMO，支持NSA和SA，集成了 L1+L5 GPS 和 2x2 MIMO 以及 ax ready Wi-Fi的寬帶智能無線通信模組。

　　SRM900集成了豐富的功能接口，包含LCM、觸摸屏、攝像頭、麥克風、揚聲器、UART 接口、USB 接口、I2C 接口、SPI 接口等等;可提供語音、短信、通訊簿、2x2 MIMO WiFi、BT和GPS功能;產品支持雙1600W 的3D攝像或景深拍照，可廣泛應用于5G網絡下的視頻記錄儀、智能POS收銀機、物流終端、VR Camera、智能機器人、視頻監控、安防監控、車載設備、智能信息采集設備、智能手持終端、無人機等產品。

　　主要優勢：

　　● 支持5G NR sub-6Ghz，支持DL 4 × 4 MIMO SA/NSA mode and UL 1 × 1 MIMO SA mode

　　● 支持2x2 MU MIMO Wi-Fi，支持 ax ready

　　● AI支持 V66A 16/16/512KB 1.2GHz+Dual HVX

　　● 支持雙屏異顯和雙觸摸控制，屏顯支持2520*1080@60fps+QHD60 via Display-Port

　　● 攝像頭功能，支持3路bayer+1路RDI攝像頭

　　● 集成GPS L1+L5雙頻定位，滿足不同環境下快速、精準定位的需求

　　● 支持4K @30fps視頻的錄制和播放

　　基本屬性：

　　產品型號：5G智能模組SRM900

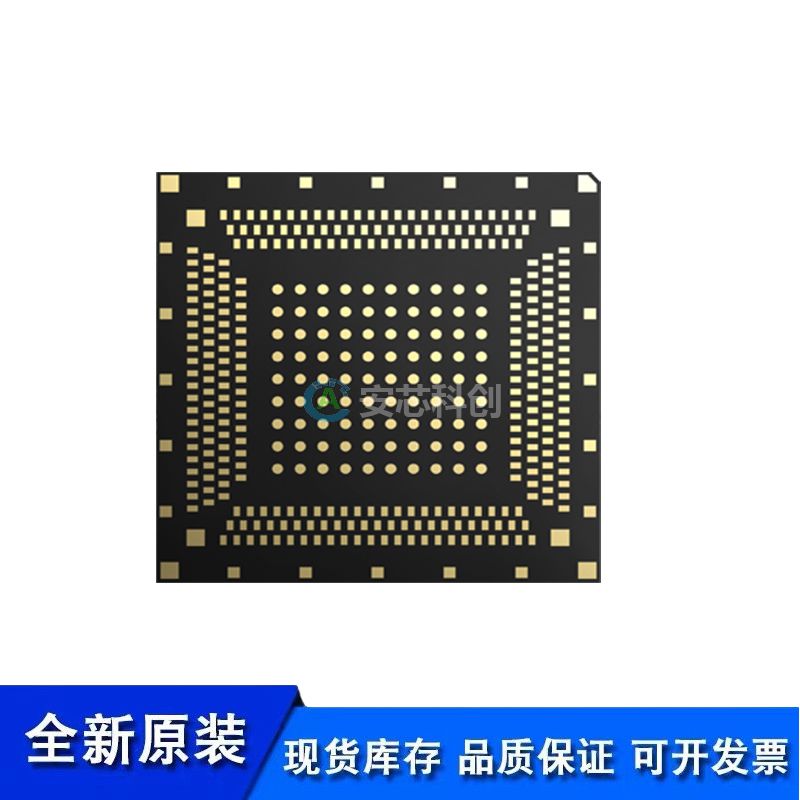

　　封裝特性：LGA封裝

　　操作系統：Android 11.0

　　存儲：64GB UFS+4GB LPDDR4x(默認) 128GB UFS+6GB LPDDR4x(可選)

　　溫度范圍：-40°C ~ +75°C

　　尺寸：47.0×48.0×3.0mm

　　重量：約13.0g

　　特性：

　　WLAN：2.4G/5G, 2x2 MU MIMO, 802.11 a/b/g/n/ac，ax ready

　　藍牙：BT2.1+EDR/3.0/4.1 LE/5.x BLE

　　GNSS：GPS/GLONASS/BeiDou, L1+L5GPS

　　Modem：? 3GPP Rel.15 5G NR

　　? sub-6 GHz 5G NR

　　? 256 QAM uplink/downlink in sub-6 GHz

　　? Rel.15 LTE multimode modem

　　內置充電芯片和電量計，支持高通 Quick Charge 4.0

　　支持雙屏異顯

　　支持雙卡雙待

　　通過USB進行固件更新

　　音頻&視頻：

　　支持VoLTE超高清語音通話，以及 SRVCC/CSFB 語音回落技術

　　24-bit/192kHz 高保真音樂回放

　　視頻編解碼：Decode 4K@30fps 10-bit; Encode 4K@30fps 8-bit; 4K@30 playback+1080P@30 encode

　　模組接?：

　　LCM 接口：? FHD+ 10 bit, 60/90/120 Hz support,

　　? One 4-lane DSI, D-PHY 1.2, C-PHY 1.0

　　? DisplayPort support over USB Type-C

　　攝像頭接?：

　　支持3 × ISP 14 bit + 1 × lite ISP: 16+16+16 MP

　　單攝像頭，可以最大支持 32M 像素拍照

　　觸摸屏接口：電容式觸摸屏

　　音頻接?：

　　模擬音頻：揚聲器、聽筒、耳機、3 組麥克風

　　支持1組降噪麥克風

　　USB 接口：

　　USB 3.0*1，支持快速充電QC4.0

　　符合USB 3.0/2.0規范，支持 USB OTG

　　支持Type-C Display Port

　　I2C 接口：5組

　　(U)SIM 接口：2組(1.8V/2.95V)

　　UART 接口：3 組(支持硬件流控，最高速率可達(4Mbps)

　　SD 卡接口：1組(支持 SD 3.0, 4-bit SDIO)

　　PWRKEY：1.8V，內部上拉

　　SPI 接口：2組(1 組可以復用為UART ;1 組可以復用為 I2S，I2S 支持 Tx 和 Rx)

　　ADC 接口：2組

　　GPIO 接口：19組

　　馬達驅動接口：1組

　　Flashlight 接口：2路

　　LED 指示接口：4組

　　天線接口：主天線、分集天線、GNSS天線和Wi-Fi & BT天線接口

　　SRM900系列頻段信息：

　　SRM900-C:

　　5G：N41/N78/N79/N1

　　NSA/SA

　　EN-DC：B3 or B39+N79

　　B3 or B39+N41

　　B5 or 8 or 1 or B3+N78

　　LTE-FDD:B1/B3/B5/B8

　　LTE-TDD: B34/B38/B39/B40/B41

　　WCDMA: B1/B5/B8

　　TD-SCDMA:B34/B39

　　備注：*研發中
