　　產品概述

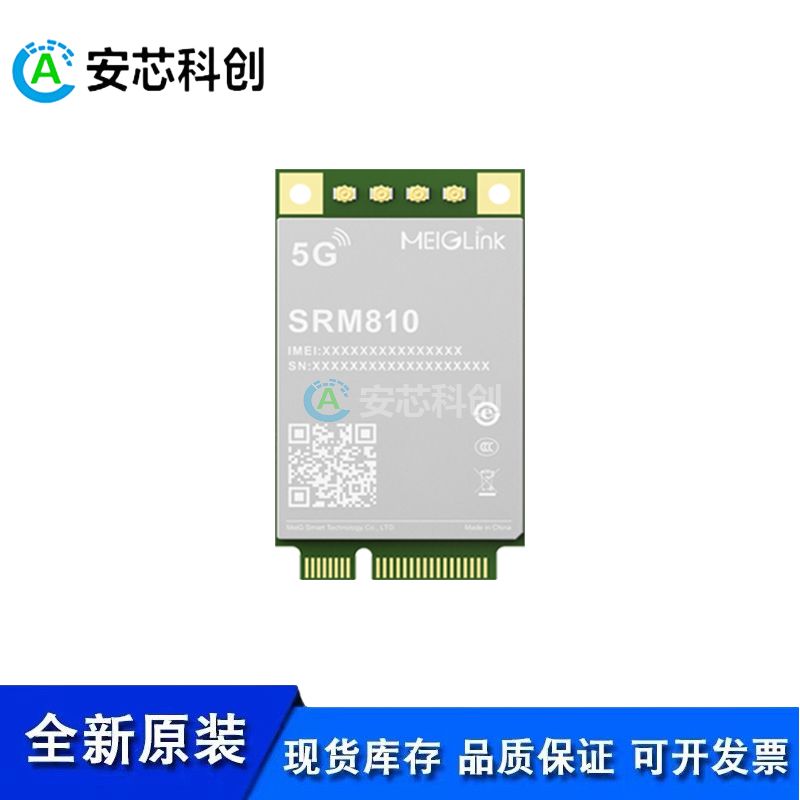

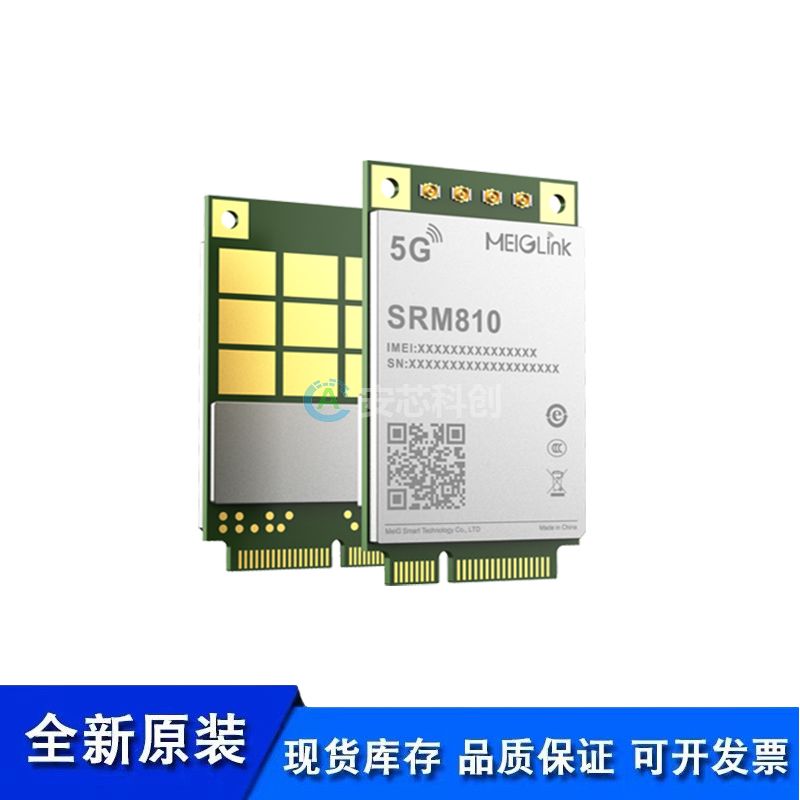

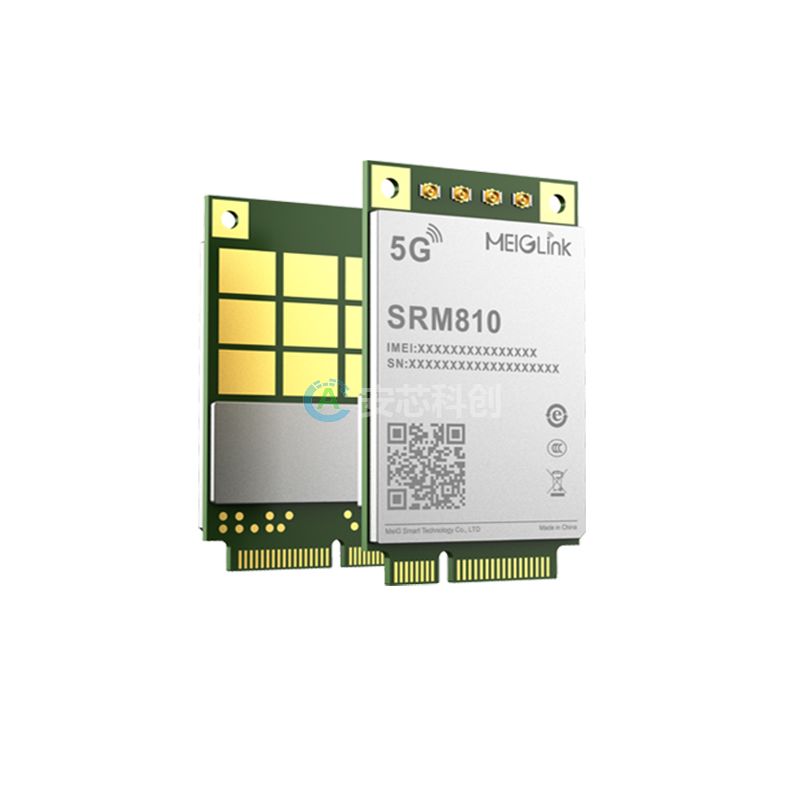

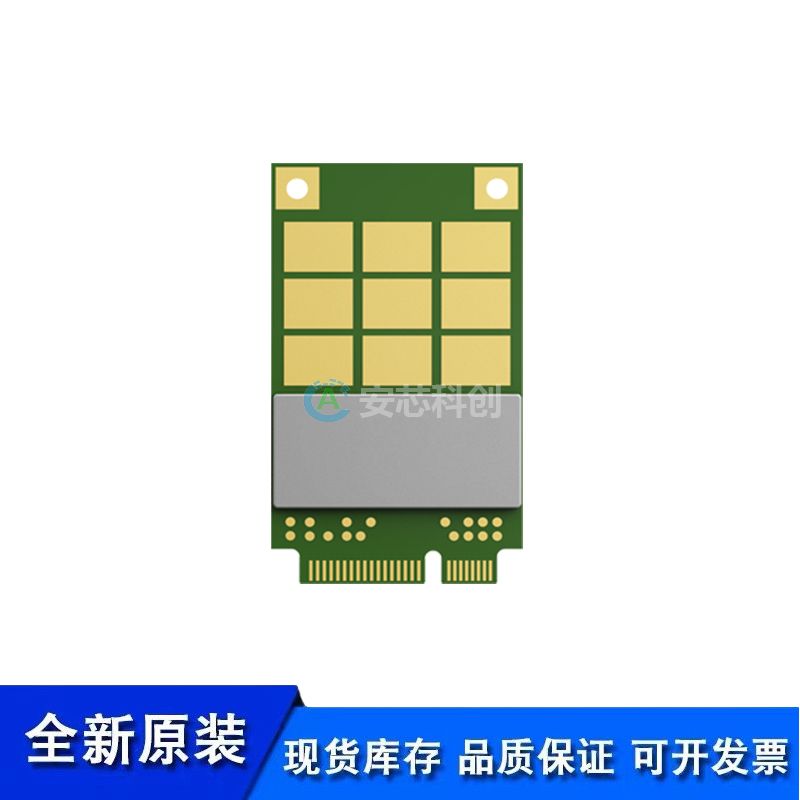

　　美格智能5G模組SRM810 MiniPCIe模組是?款專為IoT/電力/eMBB等應用而設計的國產化5G Sub-6GHz模組，該模組采?MiniPCIe封裝，尺寸為:50.95x30.6x4.9mm，采用了紫光展銳唐古拉V510國產芯片方案，符合3GPP Release 15標準，可支持5G獨?組網(SA)和非獨立組網(NSA)兩種網絡架構，支持國內所有運營商頻段需求，并向下兼容4G/3G網絡，可為國內客戶帶來更完美的5G體驗。

　　SRM810 MiniPCIe模組符合工業MiniPCIe標準接口定義，在標準接口定義基礎上增加了USB3.0、SIM2等功能支持，兼容多種操作系統(Android、Linux、Windows等操作系統)，同時采用了IPEX 1代RF射頻座設計，具有接口標準、底板設計簡單、天線更易安裝、5G升級簡單等優點，可?泛應?于工業路由、車載后裝、工控機、?業互聯網、智慧醫療、智慧城市等垂直?業。

　　主要優勢：

　　● 支持國內四大運營商，支持雙卡功能

　　● 國產芯片及射頻方案，高性能和高性價比

　　● MiniPCIe封裝，標準尺寸，可快速完成4G設備升級5G

　　● 符合3GPP Release 15標準，支持SA&NSA，向下兼容4G/3G

　　● 4天線簡易化設計，采用了IPEX 1代RF射頻座設計，天線更易安裝

　　基本屬性：

　　產品型號：5G R15模組SRM810 MiniPCIe

　　封裝特性：MiniPCIe 封裝

　　尺寸：50.95×30.6×4.9mm

　　重量：<13g

　　模組速率：

　　5G NR Sub-6GHz：- MIMO 4*4, 256QAM

　　- Downlink up to 2.0Gbps

　　- Uplink up to 900Mbps

　　LTE：- Downlink up to 400Mbps

　　- Uplink up to 150Mbps

　　DC-HSPA+：- Downlink up to 42.4Mbps

　　- Uplink up to 5.76Mbps

　　驅動&工具：

　　驅動：Windows 7,Windows 8,Windows 8.1,Windows 10, Linux, Android

　　工具：圖形化升級工具，多系統下日志工具

　　USB升級, FOTA升級

　　模組接口：

　　USB 2.0/USB 3.0 with SS Gen2

　　SIM卡接?

　　?持PCM

　　??模式

　　休眠喚醒

　　LED指?燈

　　GPIOs

　　天線接口：5G/4G天線，共4根天線 ，IPEX 1代

　　認證信息：

　　CCC*/SRRC*/CTA*

　　發射功率：

　　Class 2 for N41/N78/N79

　　Class 3 for LTE-FDD

　　Class 3 for LTE-TDD

　　協議：

　　RNDIS/NCM/IPv4/IPv6/TCP/UDP

　　環境溫濕度特性：

　　正常工作溫度：-30℃ to 75℃

　　擴展工作溫度：-40℃ to 85℃

　　存儲溫度：-40℃ to 90℃

　　濕度：5%~95%

　　SRM810 MiniPCIe系列頻段信息：

　　5G NR NSA：N41/N78/N79

　　5G NR SA：N1/N8/N28/N41/N78/N79

　　LTE-FDD：B1/B3/B5/B8

　　LTE-TDD：B34/B38/B39/B40/B41

　　WCDMA：B1/B8

　　5G DL 4x4 MIMO：N41/N78/N79

　　備注：*研發中
