　　產品概述

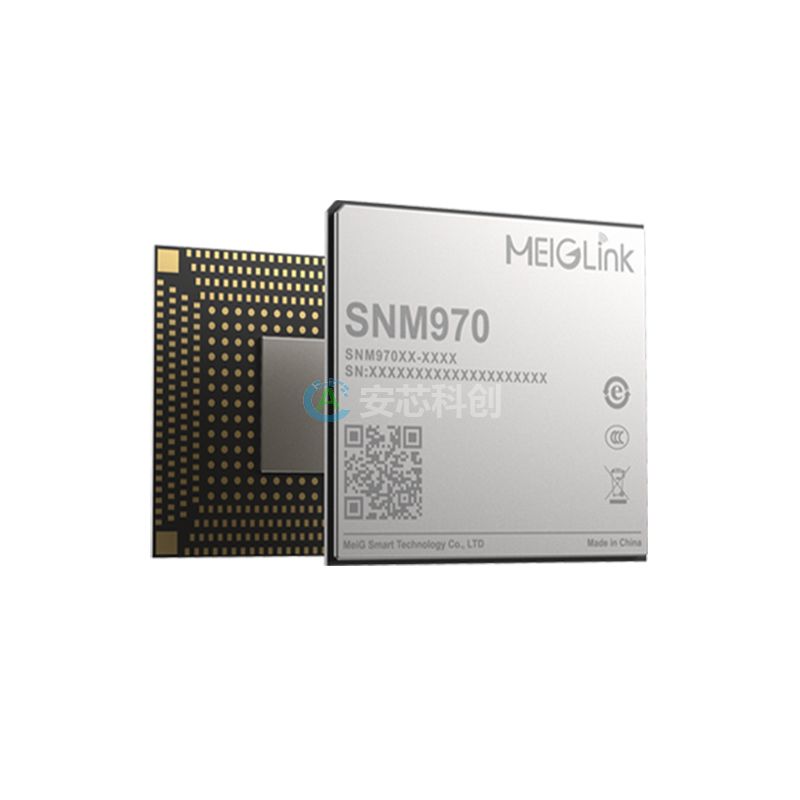

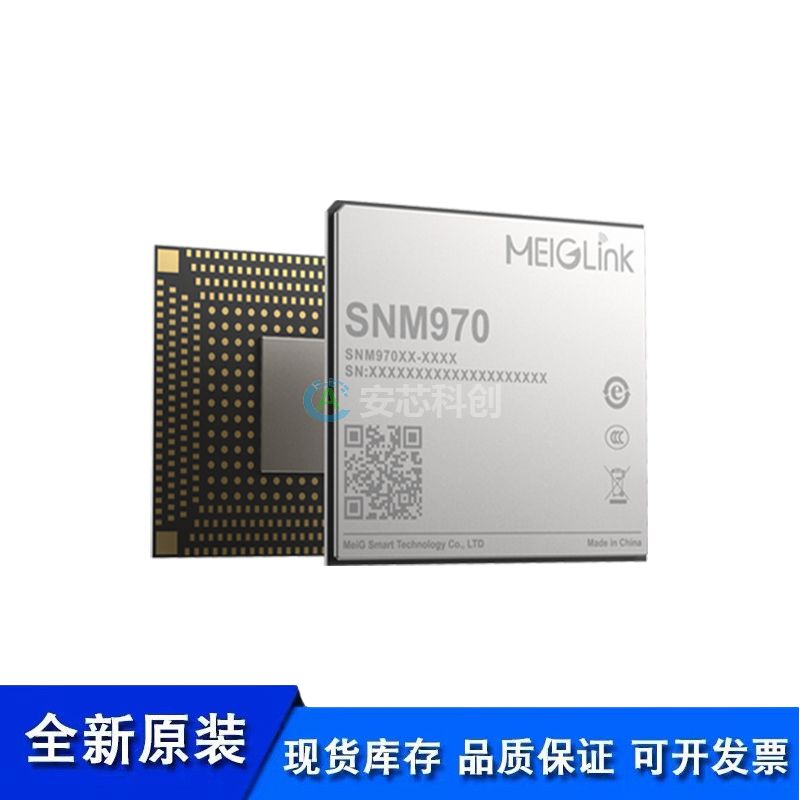

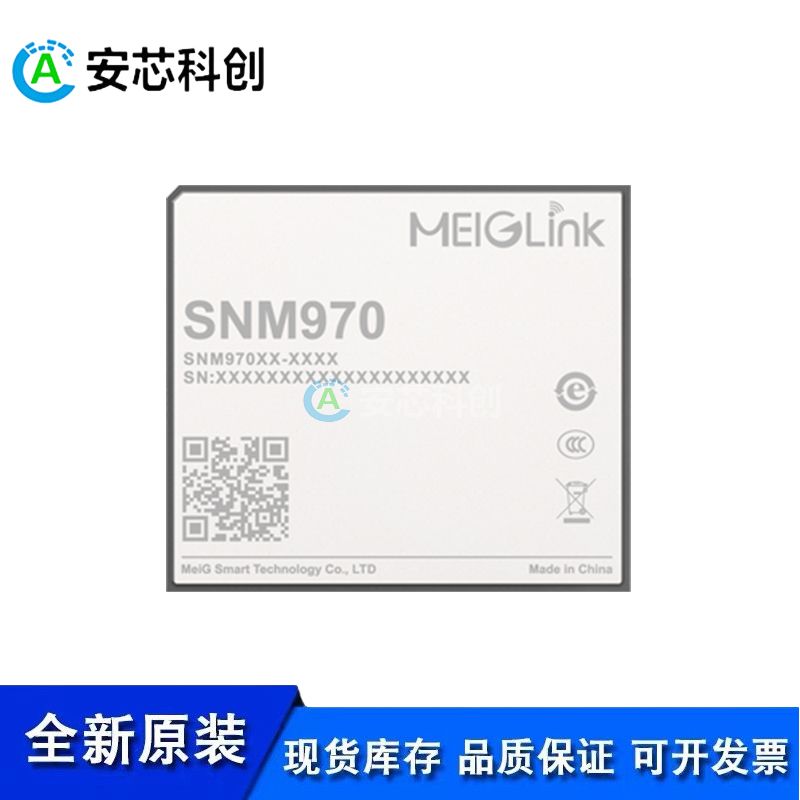

　　美格智能SNM970系列模組是基于高通驍龍800系列旗艦OCS8550(8 Gen 2)平臺開發的智能模組，采用4nm制程，集成8核Kryo? CPU(1x Kryo Prime 3.36 GHz+ 3 x Kryo Performance 2.8 GHz+4 x Kryo Eficiency 2.0 GHz)，內置Adreno 740 GPU、Adreno DPU 1295 以及 Spectra 680 ISP，支持高達144Hz刷新率顯示屏或 4K@60Hz的顯示器，支持高達8K@60fps的視頻解碼，模組還集成了升級的高通神經網絡處理單元Qualcomm Hexagon Tensor Processor，新增INT4精度AI計算的支持，綜合AI算力高達48 Tops。

　　SNM970系列模組搭載 Android 13/Linux 操作系統,默認板載存儲為256GB UFS+16GB LPDDR5x，支持Wi-Fi 7及BT 5.3。

　　SNM970系列模組集成了豐富的功能接口，包含 LCM、Display Port 顯示接口、觸摸屏、攝像頭、PCle接口、USB接口、I2C接口、UART接口、SPI接口等。產品可廣泛應用于視頻會議系統、VR Camera、智能機器人、視頻監控、安防監控、智能信息采集設備、直播終端等產品。

　　主要優勢：

　　● 高通8核Kryo?處理器，最大核主頻3.36GHz

　　● 高達48 Tops AI算力

　　● 支持雙屏/三屏顯示

　　● 3組ISP，8組4-lane MIPI-CSI接口

　　● 支持1組 USB 3.1 Gen2

　　● 支持8K@30fps視頻編碼或8K@60fps視頻解碼

　　● 支持PCIe接口

　　● 生命周期可至2030年

　　基本屬性：

　　產品型號：高算力AI模組SNM970

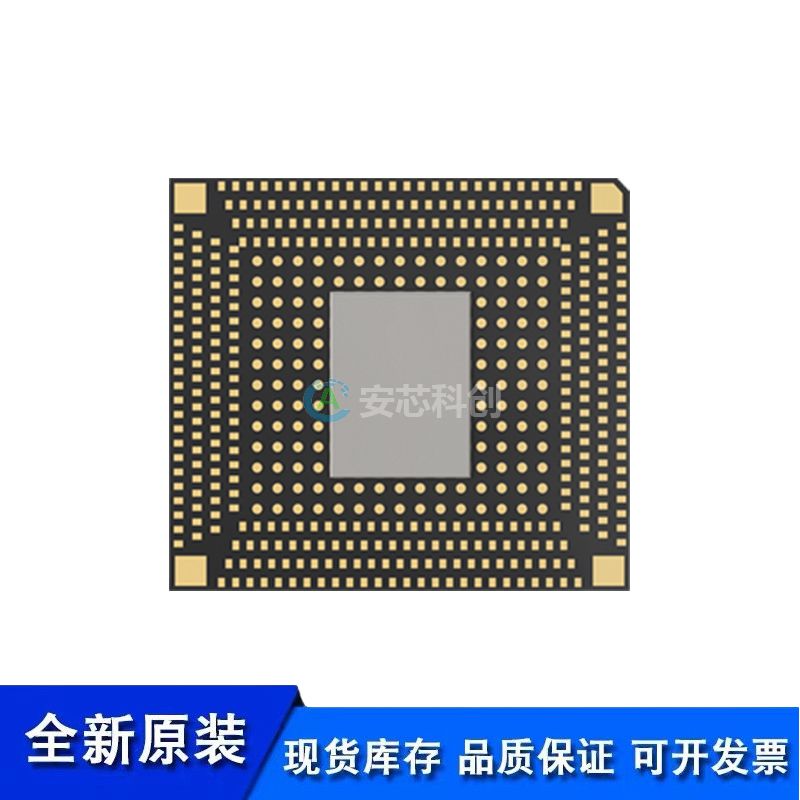

　　封裝特性：LGA封裝

　　操作系統：Android 13.0

　　存儲：256GB UFS+16GB LPDDR5x(默認) 128GB UFS+16GB LPDDR5x(可選) 128GB UFS+8GB LPDDR5(可選)

　　工作溫度：-30°C ~ +75°C

　　存儲溫度：-40°C ~ +90°C

　　模組尺寸：45.0 x 40.0 x 2.7mm

　　工作電壓：3.5V~4.35V(典型值：3.8V)

　　認證：CCC*

　　特性：

　　WLAN：Wi-Fi 7 (2x2 MU MIMO,)

　　藍牙：BT 5.3

　　3個4K屏幕顯示

　　USB 3.1

　　8路攝像頭接口

　　8K視頻編解碼能力

　　UFS4.0、LPDDR5x技術

　　帶PMI

　　接口信息：

　　天線接口：

　　Wi-Fi&BT天線*2

　　其他接口：

　　PCIe接口：1組(2-lane Gen3)

　　I2C接口：3組I2C_HUBO+2 組SSC_QUP+1組通用QUP+4

　　UART接口：3組(3組支持硬件流控，最高速率可達4Mbps)

　　SD卡接口：1組(支持SD 3.0，4-bit SDlO，dual-voltage)

　　SPI接口：5組(1組Sensor專用)

　　ADC接口：2組

　　PWM接口：2組

　　GPIO接口：≥35組

　　USB接口：

　　1x USB 3.1 Gen2

　　支持USB OTG，支持 DisplayPort v1.4

　　音頻接口：

　　數字接口：5 x IIS/TDM/PCM接口，支持Audio over USB Type-C

　　觸摸屏接口：

　　I2C接口電容式觸摸屏

　　攝像頭接口：

　　8組4-lane MIPI-DSI

　　Qualcomm Spectra? 680 ISP;

　　(36M+36M+36M)@30fps-triple camera

　　(64M+36M)@30 fps-dual camera

　　108M@30fps-single cameras

　　顯示接口：

　　2組 4-lane MIPI-DSI 最大支持3480x2160@120Hz 或 3360x1600@144Hz

　　1組 DisplayPort v1.4 with MST 最大支持1x8K@30Hz 或 2x4K@60Hz

　　VDC-M(DSC 模式) 內部panel和DSC v1.2

　　多媒體信息：

　　視頻編解碼：

　　Decode：4K@240fps or 8K@60fps H.264/H.265/VP9

　　Encode：4K@120fps or 8K@30fps H.264/H.265

　　Concurrency：4K60 Decode + 4K60 Encode

　　SNM970系列頻段信息：

　　全球：

　　Wi-Fi: Wi-Fi 7，2×2 MIMO

　　BT:BT 5.3

　　備注：*研發中
