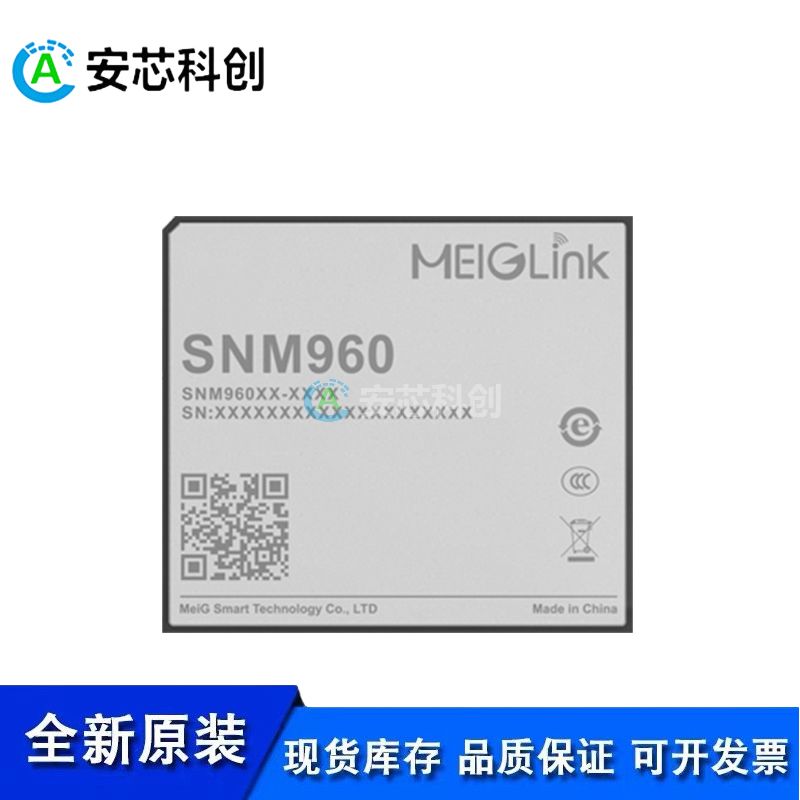

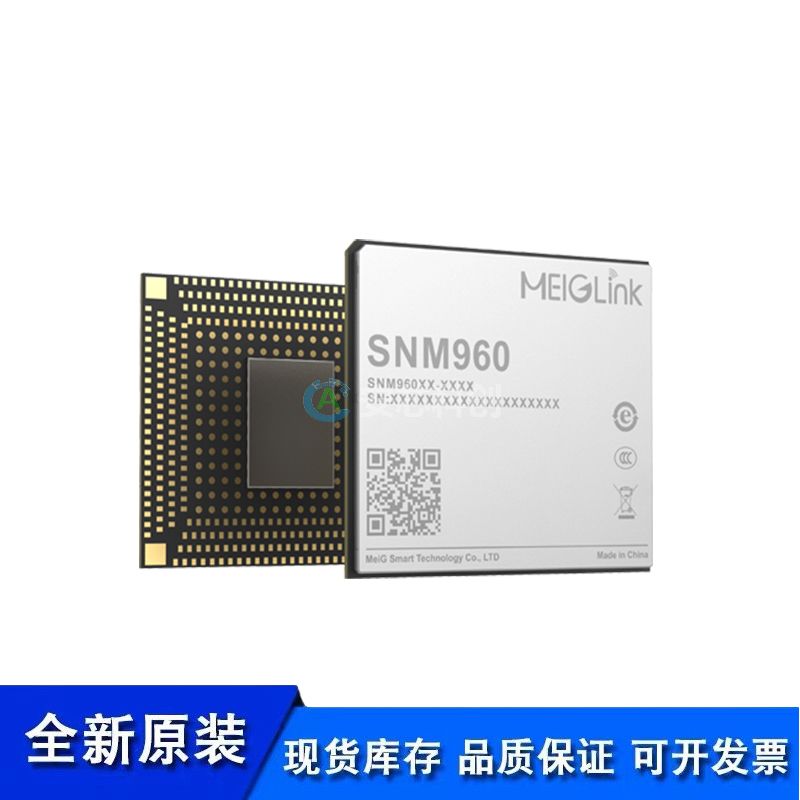

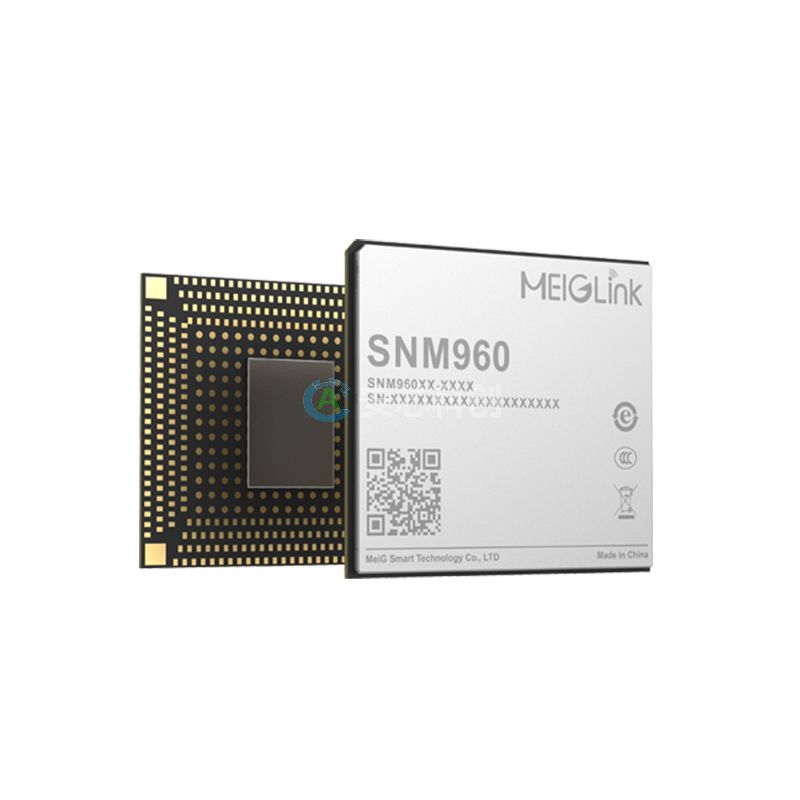

SNM960/MEIGLINK/美格智能/高算力AI模組

•
•
•
•
•

　　SNM960/MEIGLINK/美格智能/高算力AI模組

　　產品概述

　　美格智能SNM960系列模組基于高通驍龍800系列新旗艦SM8475(8+ Gen 1)平臺開發的AI模組。該平臺集成8核Kryo? 780CPU(1x Kryo Prime 3.2 GHz + 3x Kryo Gold 2.75 GHz + 4x Kryo Silver 2.0 GHz)，采用4nm制程。集成Adreno? DPU1195,顯示分辨率最大可以支持到8K。集成高通Adreno? VPU 665，最高支持8K@30fps視頻編碼或8K@60fps視頻解碼，支持H.264/H.265。集成Adreno? GPU 730，支持 OpenGL ES 3.2，Vulkan1.2，支持 OpenCL 2.0。集成高通神經網絡處理單元Qualcomm? Hexagon? Tensor Processor，AI 算力超過27 Tops。

　　SNM960系列模組搭載 Android 12.0操作系統，默認板載存儲為256GB UFS + 12GB LPDDR5。支持Wi-Fi 6E及BT5.2。

　　SNM960系列模組集成了豐富的功能接口，包含LCM、Display Port 顯示接口，觸摸屏、攝像頭、PCIe 接口、USB 接口、I2C 接口、UART 接口、SPI 接口等。產品可廣泛應用于視頻會議系統、VR Camera、智能機器人、視頻監控、安防監控、智能信息采集設備、直播終端等產品。

　　主要優勢：

　　● 高通8核Kryo? 780處理器，最大核主頻3.2GHz

　　● 超過27Tops AI算力

　　● 支持雙屏/三屏顯示

　　● 3組ISP，6組4-lane MIPI-CSI接口

　　● 支持1組 USB 3.1 Gen2

　　● 支持8K@30fps視頻編碼或8K@60fps視頻解碼

　　● 支持PCIe接口

　　基本屬性：

　　產品型號：高算力AI模組SNM960

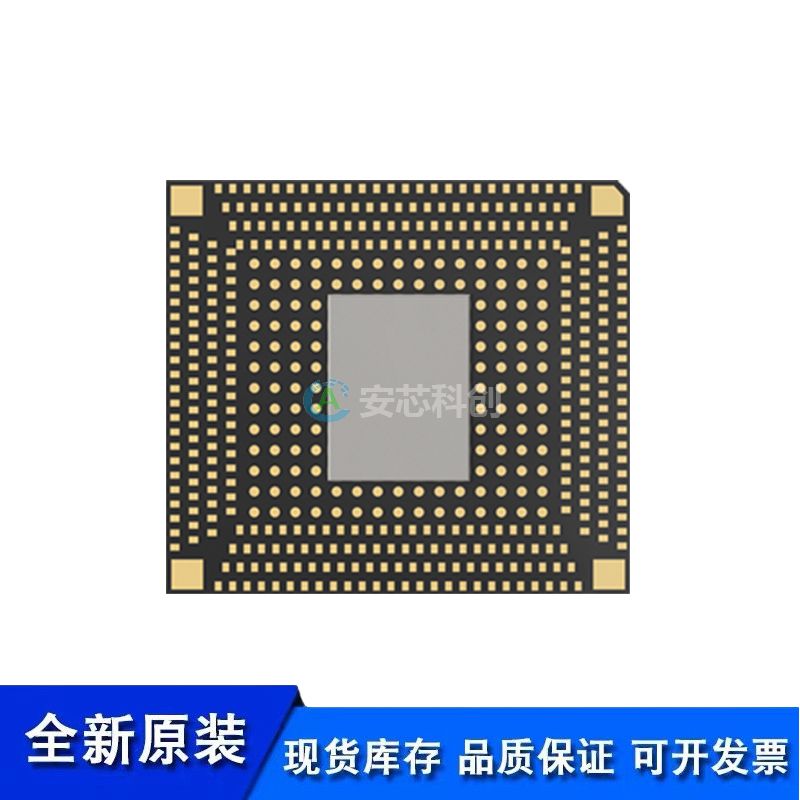

　　封裝特性：LGA封裝

　　操作系統：Android 12.0

　　存儲：256GB UFS + 12GB LPDDR5 (默認) 128GB UFS + 12GB LPDDR5 (可選) 128GB UFS + 8GB LPDDR5 (可選)

　　工作溫度：-25°C ~ +75°C

　　存儲溫度：-40°C ~ +90°C

　　模組尺寸：45.0 x 40.0 x 2.7mm

　　工作電壓：3.5V~4.35V(典型值：3.8V)

　　認證：CCC*

　　特性：

　　WLAN：Wi-Fi 6 (2x2 MU MIMO,802.11 ax)

　　藍牙：BT 5.2

　　3個4K屏幕顯示

　　USB 3.1

　　6路攝像頭接口*

　　8K視頻編解碼能力

　　天線接口：

　　Wi-Fi&BT天線*2

　　其他接口：

　　PCIe接口：1組(2-lane Gen3)

　　I2C接口：7組 QUP + 4 組 Camera 專用 + 2 組 Sensor 專用

　　UART接口：3組(3 組支持硬件流控，最高速率可達 4Mbps)

　　SD卡接口：1組(支持 SD 3.0, 4-bit SDIO,dual-voltage)

　　SPI接口：6組

　　ADC接口：6組

　　PWM接口：2組

　　GPIO接口：>=40組

　　PWRKEY：1.8V，內部上拉

　　RESET：1.8V，內部上拉

　　USB接口：

　　1x USB 3.1 Gen2

　　支持USB OTG，支持 DisplayPort v1.4

　　音頻接口：

　　數字接口：5 x IIS/TDM/PCM接口，支持Audio over USB Type-C

　　觸摸屏接口：

　　I2C接口電容式觸摸屏

　　攝像頭接口：

　　6組4-lane MIPI-CSI

　　Qualcomm Spectra? 680 ISP;108MP@30fps ZSL

　　接口信息：

　　顯示接口：

　　2組 4-lane MIPI-DSI最大支持 5120 x 2880@60Hz 或 3360 x 1600@120Hz

　　1組 DisplayPort v1.4 over USB Type-C最大支持 1x 8K@30Hz 或 2x 4K@60Hz 或 1x 4K@120Hz

　　MIPI-DSI + DisplayPort 同時顯示能力1x 5120 x 2880@60Hz + 2x 3840 x 2160@60Hz(DSC 模式)

　　多媒體信息：

　　視頻編解碼：

　　Decode：4K@240fps or 8K@60fps H.264/H.265/VP9/VP8/MPEG-2

　　Encode：4K@120fps or 8K@30fps H.264/H.265/VP8

　　Concurrency：4K60 Decode + 4K60 Encode

　　SNM960系列頻段信息：

　　全球：

　　Wi-Fi: 802.11ax，2×2 MIMO

　　BT:BT5.2

　　備注：*研發中
