　　產品概述

　　美格智能SNM930系列模組，基于高通SoC QCS6490平臺開發。模組采用高通內置高通八核處理器(1* A78 2.7GHz+3*A78 2.4GHz + 4* A55 1.9GHz)，6nm FinFET制程，64bit ARM V8內核。內置Adreno? GPU 643，支持OpenGLES 3.2，Vulkan1.x，支持OpenCL 2.0。內置Adreno? VPU 633， 最高支持4K 30fps視頻編碼或4K 60fps視頻解碼，支持H.264/H.265。模組搭載Android 11/Ubuntu Linux 操作系統，內置存儲為64GB+4GB(或128GB+6GB)集成2x2 MIMO Wi-Fi 6E 及BT 5.2 功能，模組內置AI處理器Dual HVX 和4K HMX，AI算力最高可達14 Tops。

　　SNM930集成了豐富的功能接口，包含LCM、觸摸屏、攝像頭、麥克風、揚聲器、UART接口、USB接口、I2C接口、SPI接口，PCIe接口等;可提供語音、短信、通訊簿，產品可廣泛應用于視頻會議系統、VR Camera、智能機器人、視頻監控、安防監控、智能信息采集設備、直播終端等產品。

　　主要優勢：

　　● 高通八核處理器，高AI算力

　　● Android 11/Ubuntu Linux

　　● 支持WIFI 6E, 2x2 MU MIMO

　　● 支持雙屏異顯(FHD+@60fps DSI + 4K@60fps DP)

　　● 5路攝像頭接口, 3路Bayer + 2路RD

　　● 視頻支持4K@30fps錄制/4K@60fps播放

　　● 接口豐富: USB/PCIe/SPI/UART/…

　　● 生命周期可至2030年

　　基本屬性：

　　產品型號：高算力AI模組SNM930

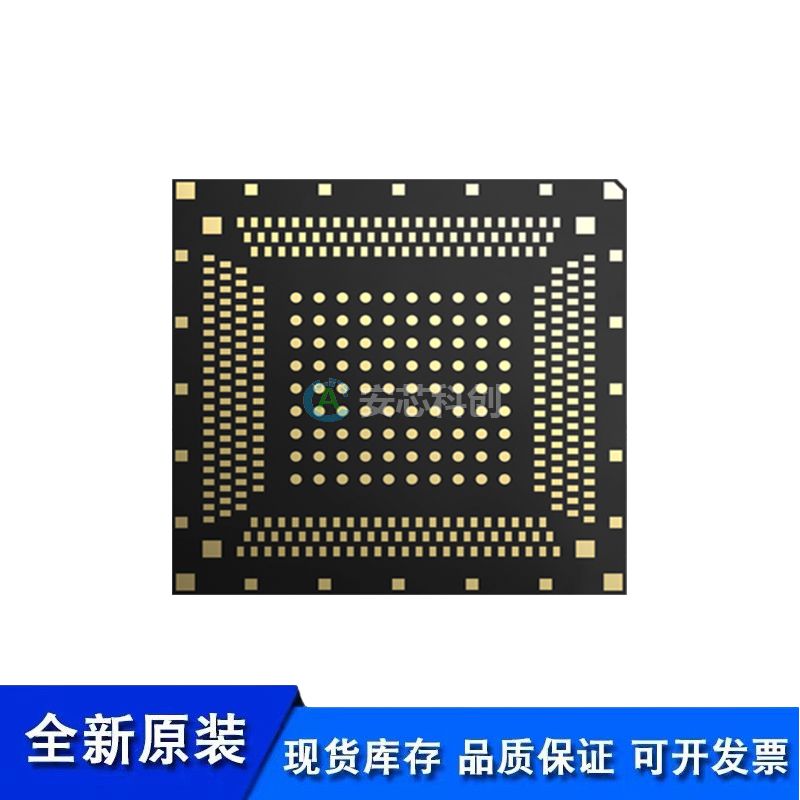

　　封裝特性：LGA封裝

　　操作系統：Android 11/Ubuntu Linux

　　存儲：64GB UFS+4GB LPDDR4x(默認) 128GB UFS+6GB LPDDR4x(可選) 128GB UFS+8GB LPDDR4x(可選)

　　工作溫度：-30°C ~ +75°C

　　存儲溫度：-40°C ~ +90°C

　　模組尺寸：47.0 x 48.0 x 3.0mm

　　工作電壓：3.5V~4.35V(典型值：3.8V)

　　認證：CCC

　　特性：

　　WLAN：Wi-Fi 6E (2.4G/5G, 2x2 MU MIMO, 802.11 a/b/g/n/ac/ax)

　　藍牙：BT 5.2

　　支持雙屏異顯

　　通過USB進行固件更新

　　接口信息：

　　天線接口：

　　Wi-Fi&BT天線*2

　　其他接口：

　　PCIe接口：1組(PCle Gen3 2-lane)

　　I2C接口：5組

　　UART接口：3組(支持硬件流控，最高速率可達4Mbps)

　　SD卡接口：1組(支持SD 3.0，4-bit SDlO，dual-voltage)

　　SPI接口：2組

　　ADC接口：2組

　　GPIO接口：19組

　　馬達驅動接口：1組

　　Flashlight接口：2組

　　LED指示接口：4組

　　PWRKEY:1.8V，內部上拉

　　USB接口：

　　雙USB接口：1x USB 3.1 Gen1+1x USB 2.0

　　支持USB OTG

　　音頻接口：

　　模擬輸出：揚聲器、聽筒、耳機

　　模擬輸入：3組麥克風，支持一組降噪麥克風

　　數字接口：4 x MIS，2 x I2S，支持Audio over USB Type-C

　　觸摸屏接口：

　　I2C接口電容式觸摸屏

　　攝像頭接口：

　　5 x 4-lane CSI D-PHY 1.2 or C-PHY 1.2

　　3 × 14 bit ISP + 2 × lite ISP

　　22 + 22 + 22 MP or 64MP 30fps

　　顯示接口：

　　FHD+@60fps MIPI-DSI + 4K@60fps Displayport

　　One 4-lane DSI, D-PHY 1.2 or C-PHY 1.2

　　DisplayPort v1.4 over USB Type-C

　　多媒體信息：

　　視頻編解碼：

　　Decode：4K@60fps H.264/H.265/VP9

　　Encode：4K@3120fps H.264/H.265

　　Concurrency：1080p60 D +1080p60 E or 4K30 D + 1080p30E

　　SNM930系列頻段信息：

　　全球：

　　Wi-Fi: Wi-Fi 6E(2.4G/5G, 2x2 MU MIMO, 802.11 a/b/g/n/ac/ax)

　　BT:BT 5.2

　　備注：*研發中
