　　產品概述

　　SNM900系列模組，采用高通驍龍600系列的SDM660，該CPU 采用14nm FinFET制程，內置64bit ARM、 8核Kryo(4*2.2GHz & 4*1.8GHz)，支持 Decode/encode 最高 4K 30fps、H.265，搭載安卓 9.0 操作系統，支持板卡內存為32GB+3GB(64GB+4GB、128GB+6GB)，集成了 2.4&5G WIFI 和 BT/BLE。

　　SNM900集成了豐富的功能接口，包含LCM、觸摸屏、攝像頭、麥克風、揚聲器、UART接口、USB接口、I2C接口、 SPI接口等等;可提供語音、短信、通訊簿、2.4G/5G WiFi、BT 功能;產品支持雙1600W的3D攝像或景深拍照，可廣泛應用于警務執法儀、智能POS收銀機、物流終端、VR Camera、智能機器人、視頻監控、安防監控、車載設備、智能信息采集設備、智能手持終端、無人機等產品。

　　主要優勢：

　　● 支持2.4&5G WIFI，802.11 a/b/g/n/ac

　　● 支持BT2.1+EDR/3.0/4.1 LE/5.x BLE

　　● 支持雙屏異顯和雙觸摸控制

　　● 主屏最高支持2560*1600@60fps，輔屏最高支持2560*1600 @60fps

　　● 支持雙攝功能，最高可支持4 路攝像頭

　　● 支持4K@30fps 視頻錄制和播放

　　基本屬性：

　　產品型號：高算力AI模組SNM900

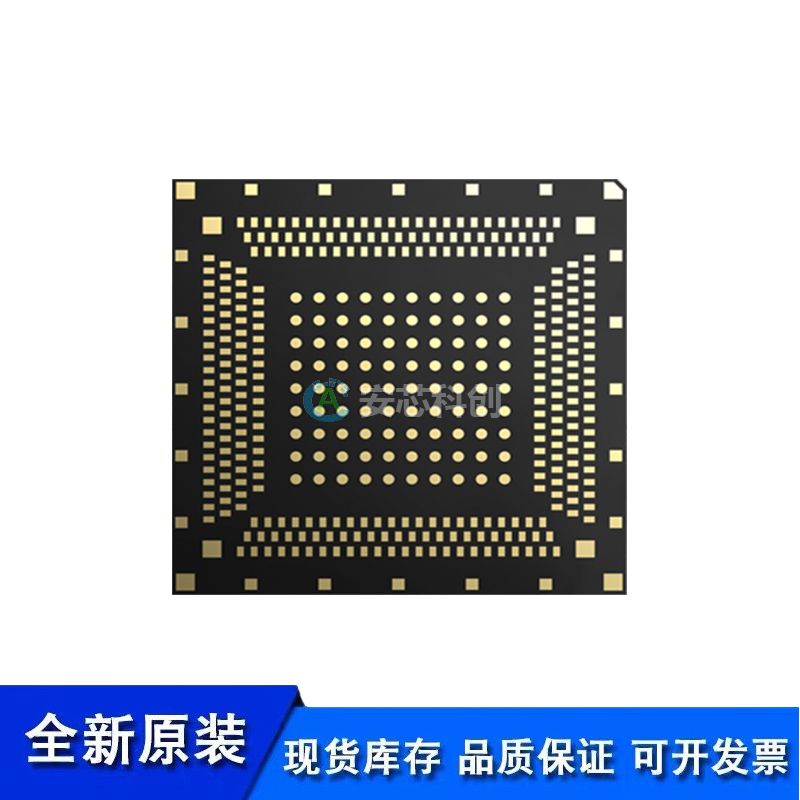

　　封裝特性：LCC+LGA 封裝

　　操作系統：Android 10

　　存儲：32GB eMMC+3GB LPDDR4x (默認)

　　64GB eMMC+4GB LPDDR4x (可選)

　　工作溫度：-30°C ~ +75°C

　　模組尺寸：41.5mm × 45.5mm × 3.00mm

　　重量：約 13.0g

　　認證：CCC(中國)/CE/FCC

　　特性：

　　WLAN：2.4G/5G, 802.11 a/b/g/n/ac

　　藍牙：BT2.1+EDR/3.0/4.1 LE/5.x BLE

　　內置充電芯片和電量計，支持高通 Quick Charge 3.0(可選)

　　支持雙屏異顯

　　支持雙卡雙待

　　通過USB進行固件更新

　　接口信息：

　　天線接口：

　　Wi-Fi & BT 天線接口

　　其他接口：

　　I2C接口：5組

　　(U)SIM 接口：2 組(1.8V/2.95V)

　　UART接口：3 組(支持硬件流控，最高速率達4Mbps)

　　SD卡接口：1 組(支持 SD 3.0, 4-bit SDIO)

　　SPI接口：2 組(1 組可以復用為 UART ;1 組可以復用為 I2S，I2S 支持 Tx 和 Rx)

　　ADC接口：2組

　　GPIO接口：19組

　　馬達驅動接口：1組

　　Flashlight接口：2組

　　LED指示接口：4組

　　PWRKEY:1.8V，內部上拉

　　USB接口：

　　USB 3.0*1,USB2.0*1

　　符合 USB 3.0/2.0 規范，支持 USB OTG，支持 Type-C Display Port

　　音頻接口：

　　模擬音頻：揚聲器、聽筒、耳機、3 組麥克風

　　支持一組降噪麥克風

　　觸摸屏接口：

　　電容式觸摸屏

　　攝像頭接口：

　　3 路4-lane MIPI_CSI， 最高速率2.1Gbps/Lane，支持3或4組攝像頭

　　通過雙ISP，可以最大支持24M 像素拍照

　　音頻& 視頻：

　　支持VoLTE 超高清語音通話，以及SRVCC/CSFB 語音回落技術

　　24-bit/192kHz 高保真音樂回放

　　視頻編解碼：1080P @60fps

　　Wi-Fi 視頻：編解碼最高1080P @30fps

　　數據特性：

　　LTE:Cat 6 FDD: No support

　　Cat 6 TDD: No support

　　UMTS:DC-USDPA: No support

　　DC-HSUPA: No support

　　WCDMA: No support

　　TD-SCDMA:No support

　　CDMA2000:EVDO:No support

　　1X Advanced:No support

　　GSM:GPRS: No support

　　EDGE: No support

　　電氣參數：

　　供電電壓：3.55V~4.4V，典型值3.8V

　　功耗：70uA @關機

　　3.6mA @ 睡眠模式，典型值

　　SNM900系列頻段信息：

　　SNM900-C:

　　LTE FDD:B1/B3/B5/B8

　　LTE TDD: B34/B38/B39/B40/B41

　　WCDMA: B1/B8

　　TD-SCDMA: B34/B39

　　EVDO/CDMA: BC0

　　GSM: 900/1800MHz

　　SNM900-E:

　　LTE FDD:B1/B3/B5/B7/B8/B20/B28A

　　LTE TDD: B38/B40/B41

　　WCDMA: B1/B2/B5/B8

　　GSM: 850/900/1800/1900MHz

　　SNM900-A:

　　LTE FDD:B2/B4/B5/B7/B12/B13/B14/B25/B26

　　LTE TDD: B41

　　WCDMA: B1/B2/B4/B5

　　GSM: 850/1900MHz

　　SNM900-AU*:

　　LTE FDD:B1/B3/B5/B7/B8/B28

　　LTE TDD: B40

　　WCDMA: B1/B2/B5/B8

　　GSM: 850/900/1800/1900MHz

　　SNM900-J*:

　　LTE FDD:B1/B3/B8/B18/B19/B26

　　LTE TDD: B41

　　WCDMA: B1/B6/B8/B19

　　SNM900-LA*

　　LTE FDD:B2/B4/B5/B7/B8/B28

　　LTE TDD: B40

　　WCDMA: B2/B5/B8

　　GSM: 850/900/1900MHz

　　全球：

　　SNM900:僅支持Wi-Fi & BT

　　備注：*研發中
